Bölüm 13 : Resim Galerisi



Ahşap kablo asansörü uygulaması

Kabloları asansörlerinin alt kısmı akçaağaç , üst kısmı ise gül ağacından yaptırılmıştır.

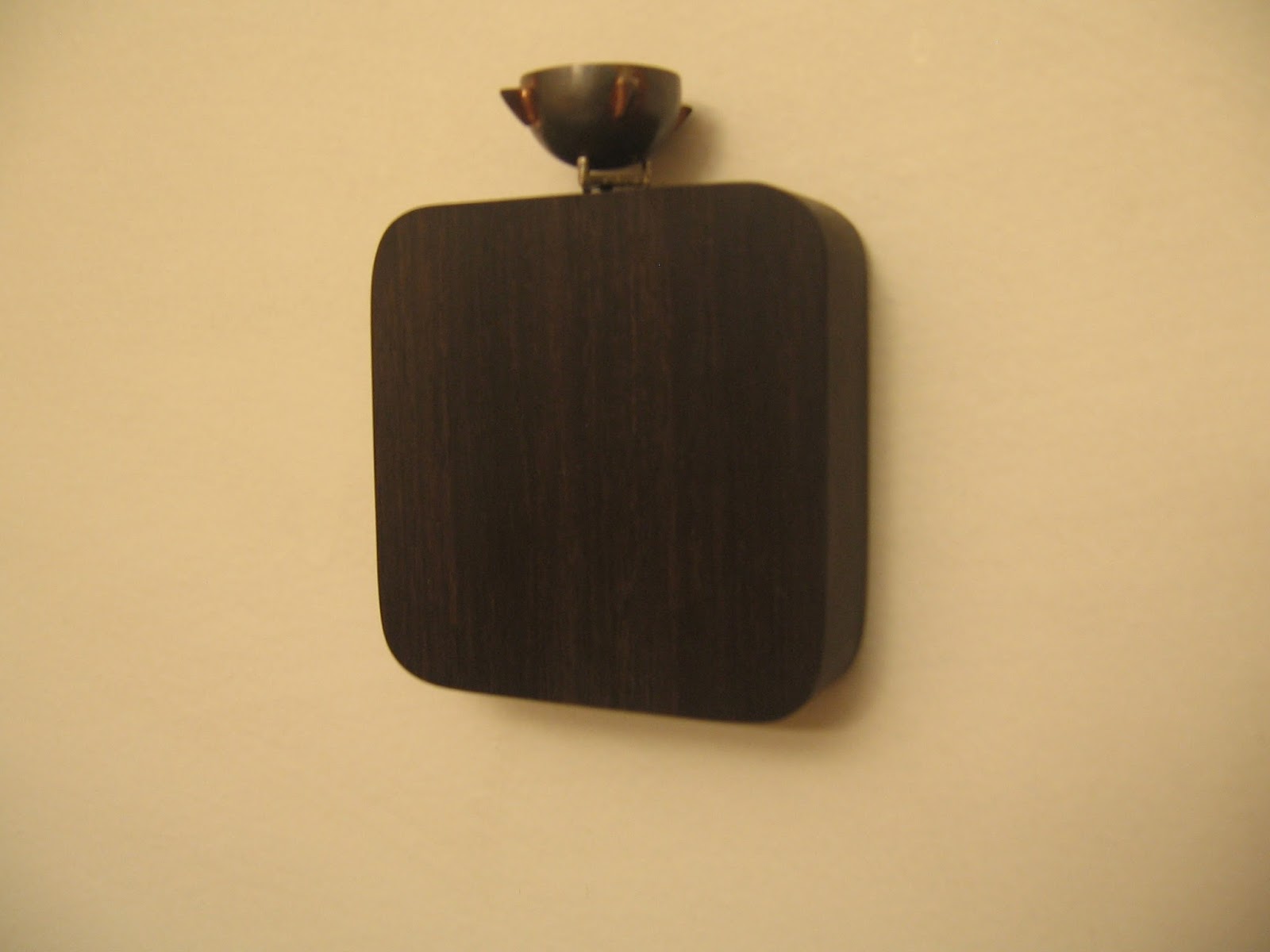

Akustik çanağa abanoz platform uygulaması

Akustik dünyasında sihir gibi bir tweak aleti olan bu minik aletin orjinalinde , alttaki platform akçaağaçtan yapılmıştır. Ben de ahşap dünyasındaki ağaç kalitelerine göre “eğer bu platformu  abanoz yaparsam nasıl olur?” diye düşünmüş ve bu şekilde uygulamıştım.

Cihazların altına metal cihaz ayağı uygulaması

Bir çok cihaz ayağı kullandım. Ancak ahşap sehpa ve metal cihaz ayakları kombinasyonunun tadı farklı idi. Sen farklı bir çok kombinasyonu deneyebilirsin.

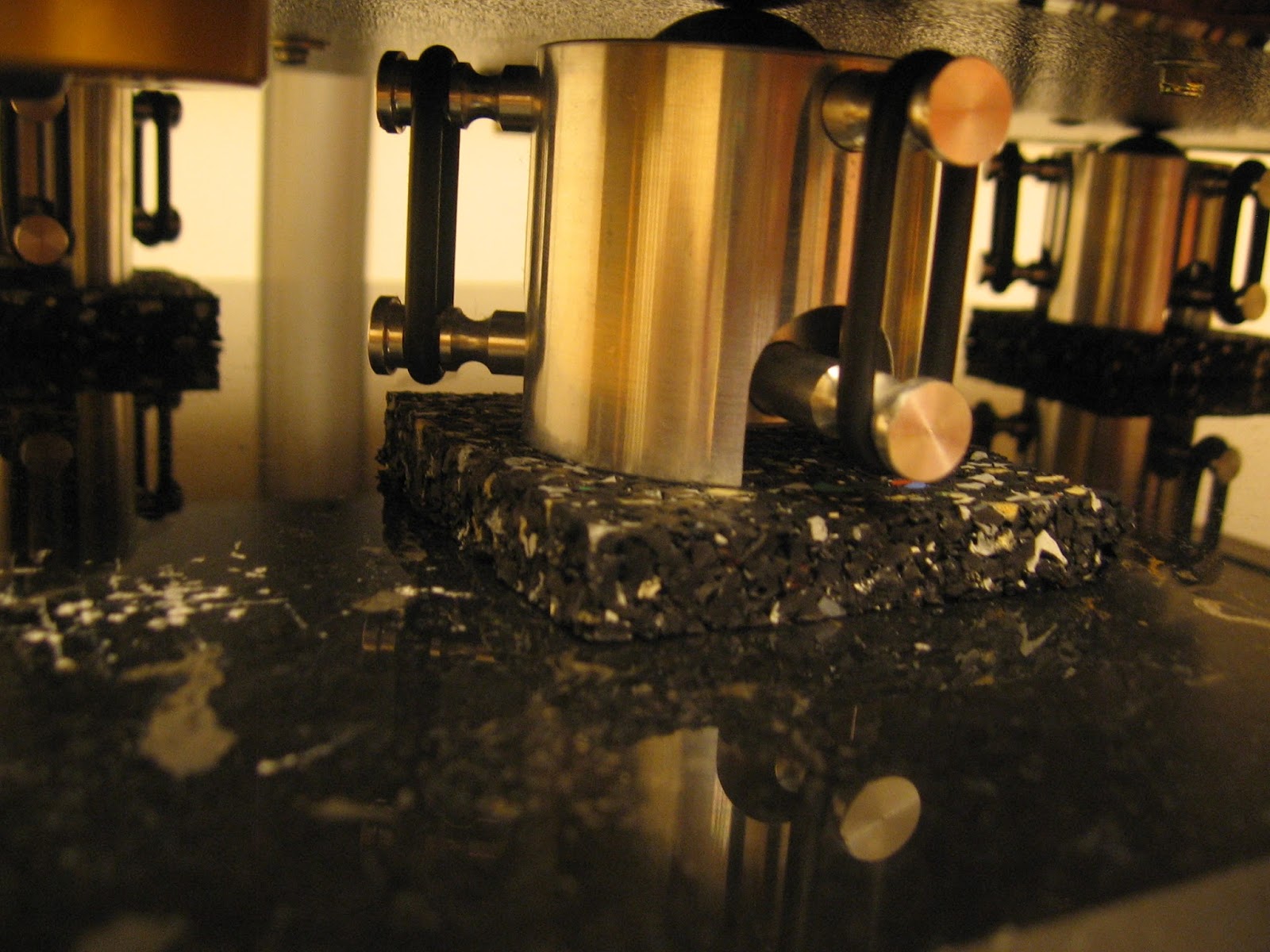

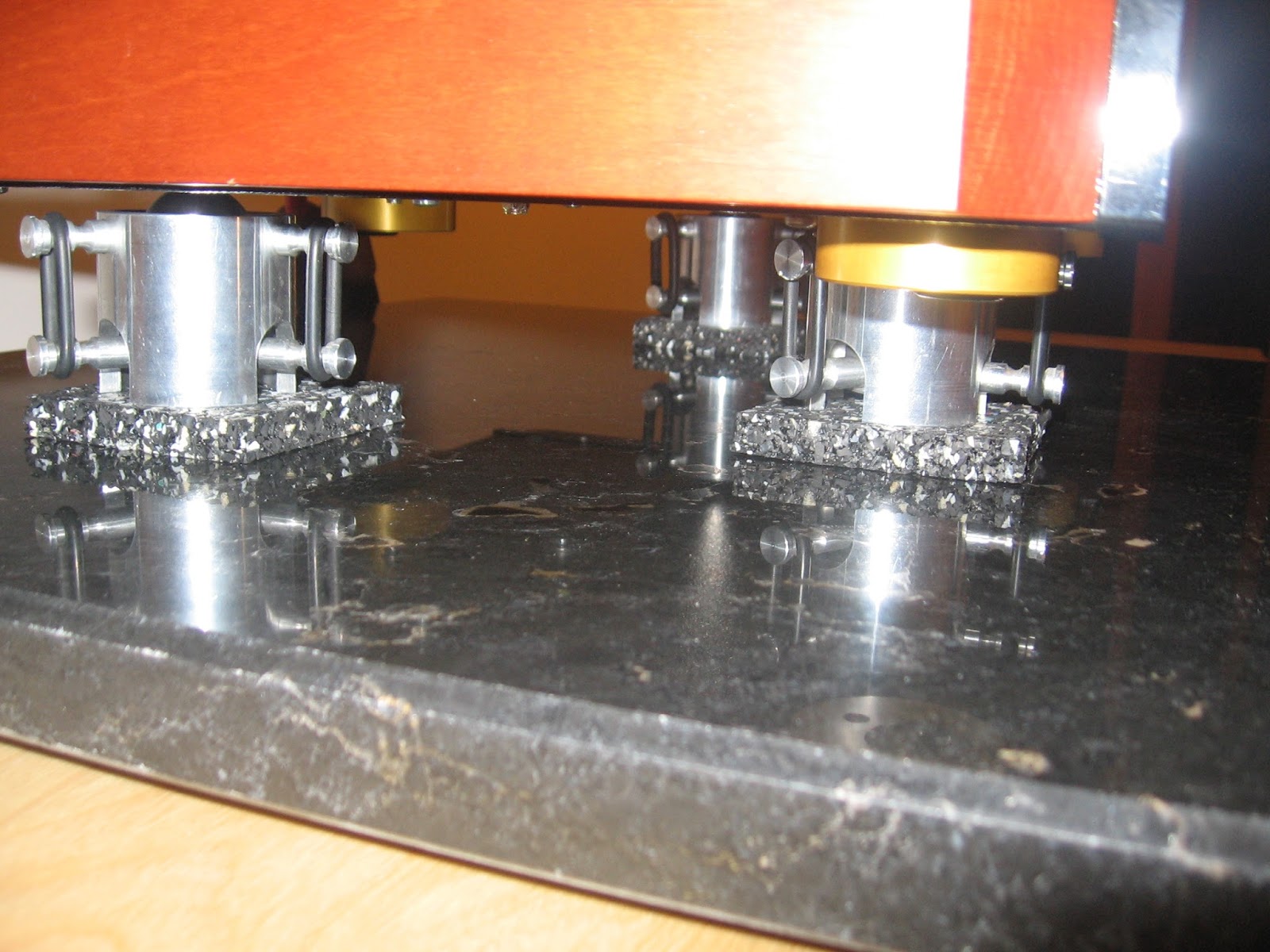

Cihaz altı lastikli sallanan ayak uygulaması

Cihazların ağırlıklarına göre takılacak lastik oringlerin sayısını artırabilirsin ya da kalınlaştırabilirsin. Üstte bulunan cihaz serbest salınımdadır.

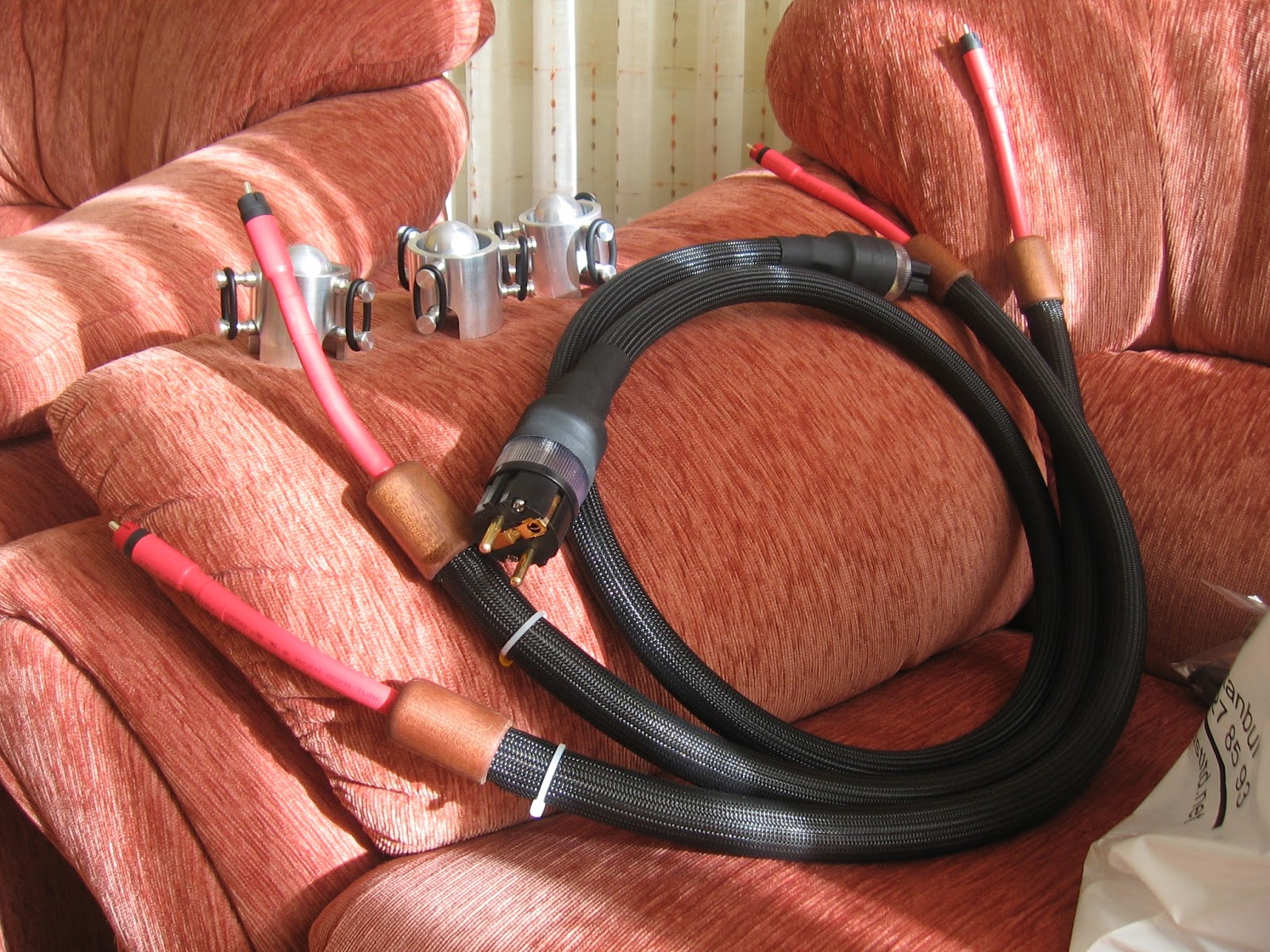

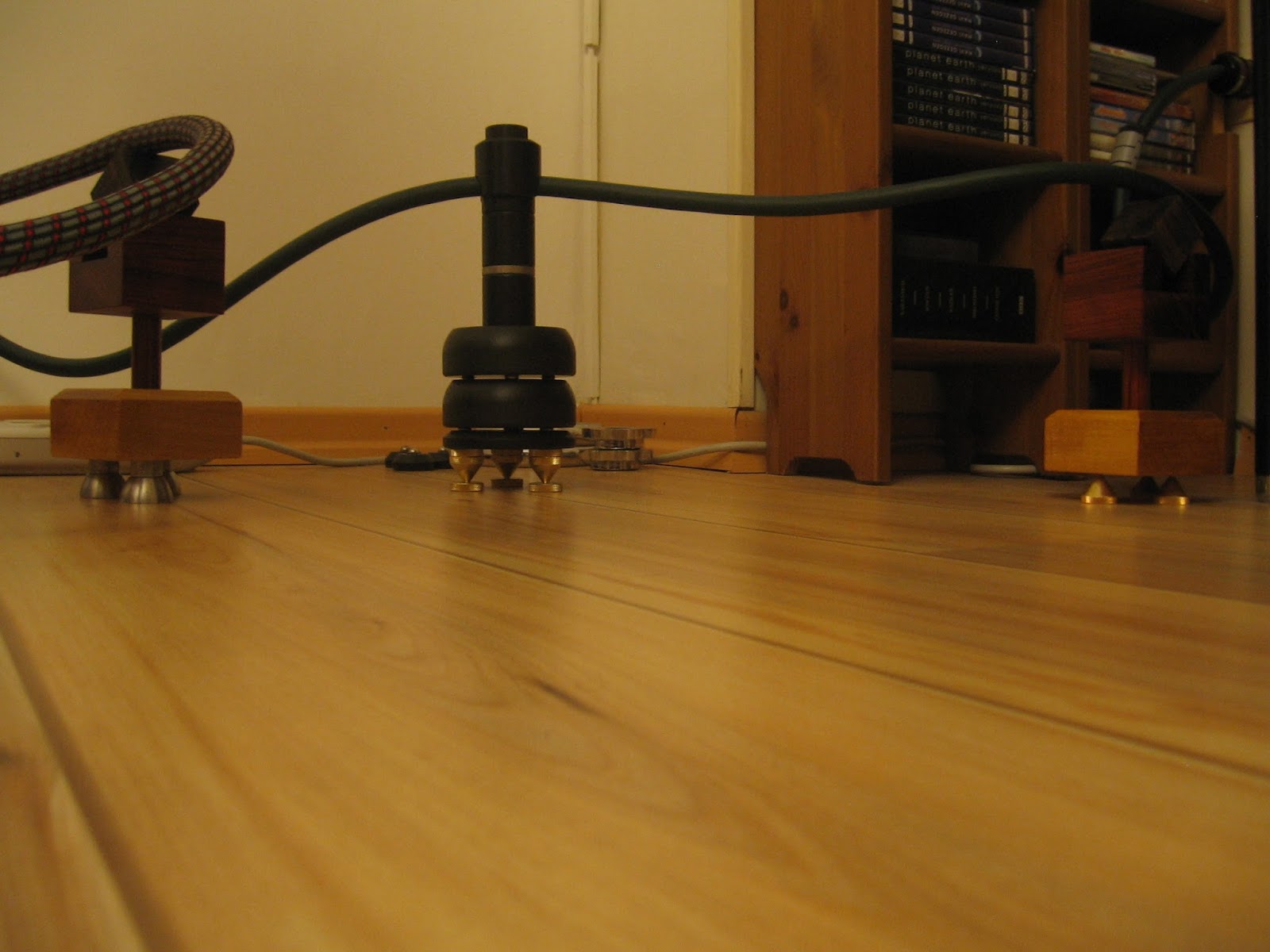

Kablo stabilizatörü ve asansörü uygulamaları



Buradaki detay ise aletlerin altında kullandığım spike’lar… Yani asansörleri yere bastırmayıp , spike üzerinde konumlandırmak seste farklı nüanslar almanı sağlar.

Gold shuko uygulaması ve lastikli sallanan ayaklar

Bu kablo DIY gümüş bir kabloydu ancak ses olarak çok özel bir kablo olduğunu söylemeliyim. Yapan arkadaşlar kendileri için özene bezene sınırlı sayıda yapmışlar ve ben de buna sahip olan sınırlı şanlı kişiden biri olmuştum. Tahmin edebileceğiniz gibi uçlarında da kaliteli shuko’lar kullanmışlardı.



Cihaz altı mermer tabla uygulaması

Eğer kullandığın sehpa hifi kriterlerini  çok karşılamayan bir sehpa ise en azından cihazlarının altında , ses ihtiyacına göre mermer tabla kullanabilirsin. Mermer tablanın sehpaya temas noktalarını düşünmeyi unutma.

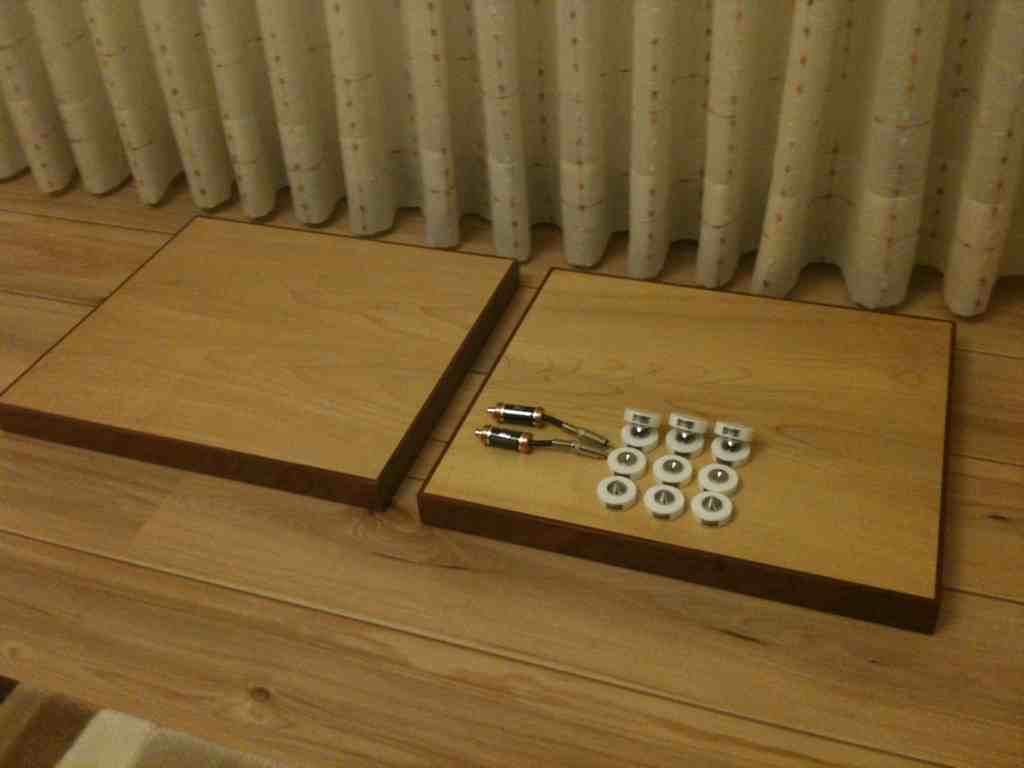

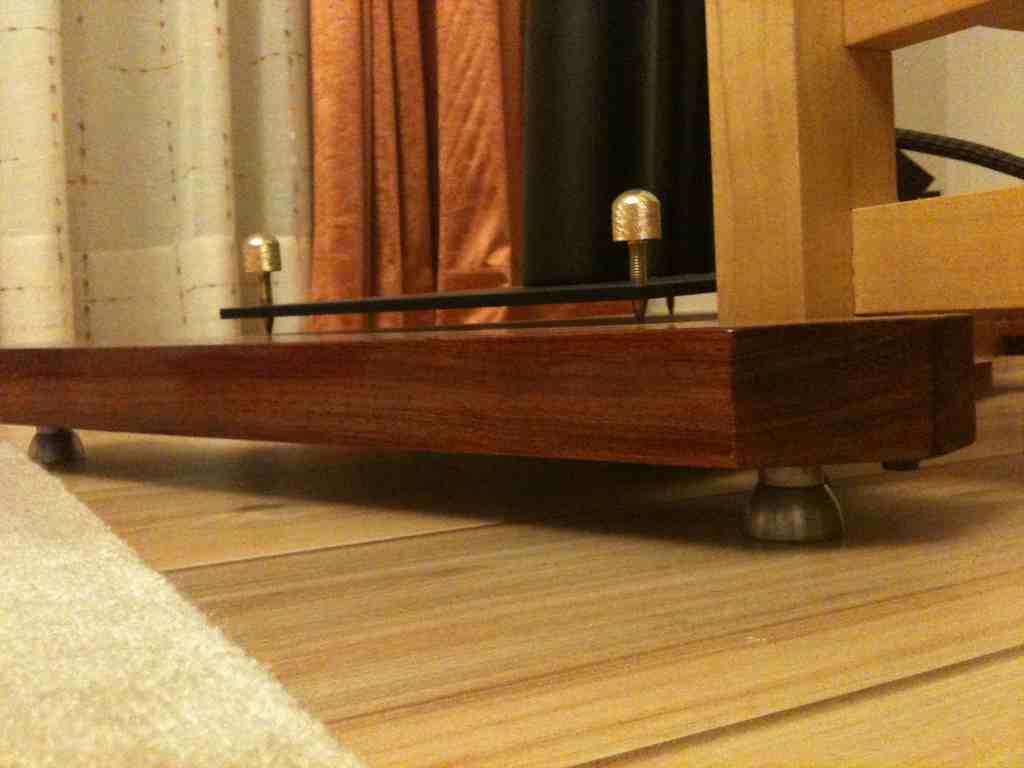

Hoparlör altı ahşap tabla uygulaması

Hoparlörün altında ses ihtiyacına göre ahşap tabla kullanırken , tablanın yere temas noktalarında ise metal cihaz ayakları kullanarak değişik tatlar yakalayabilirsin.

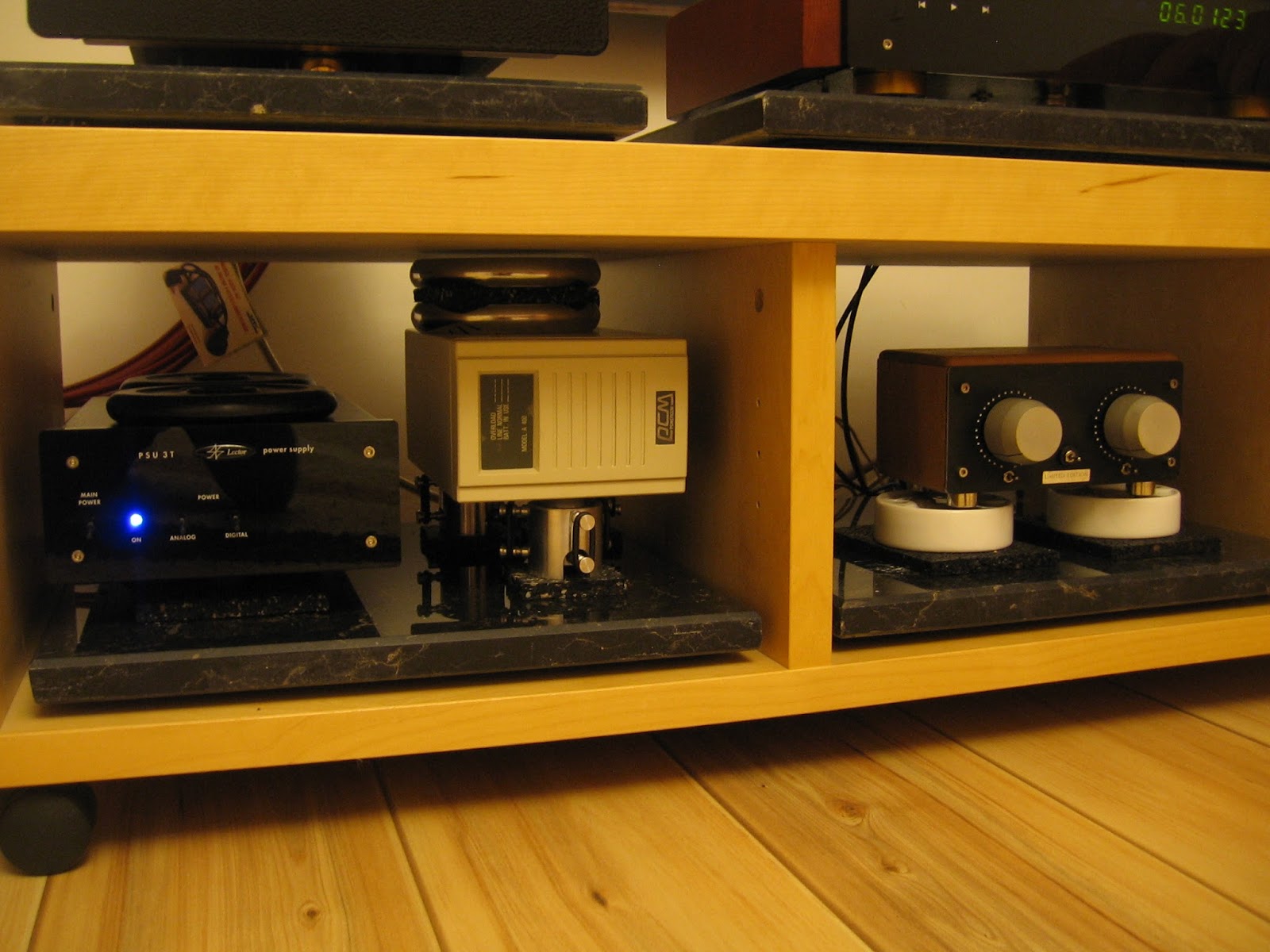

Cihaz altı ağırlık uygulaması

Cihazlarının üzerinde bulunduğu tablanın titreşimini , üzerine koyacağın ağırlıklarla minimize edebilirsin.

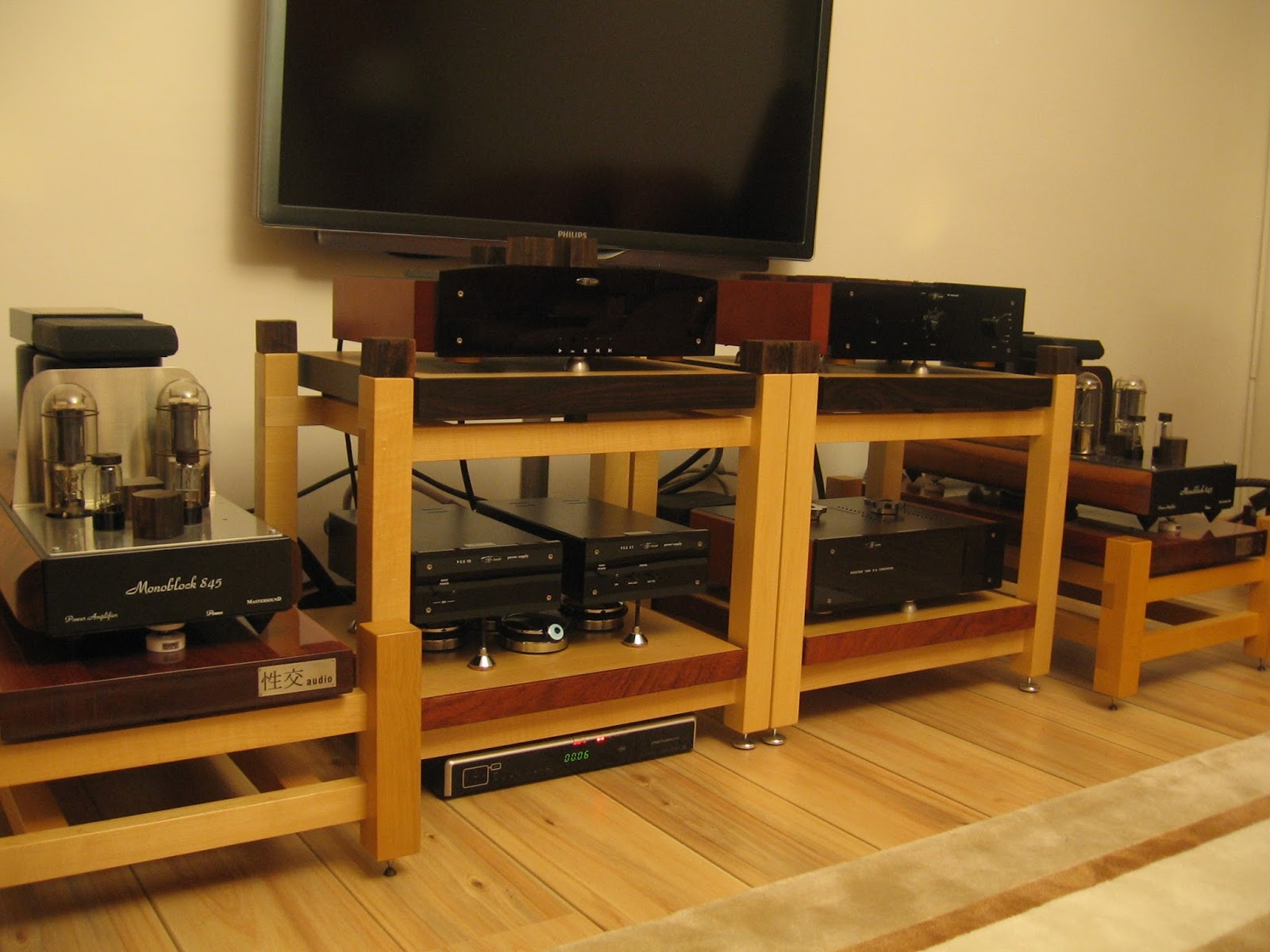

Gül çerçeveli akçaağaç tabla ve seramik –metal cihaz ayakları

Konularda da bahsettiğim gibi sistemde ahşap ve sert malzemelerin birlikte kullanımı ile çok değişik tatlar yakalayabilirsin. Bunu ihtiyacın doğrultusunda denemeni öneririm.

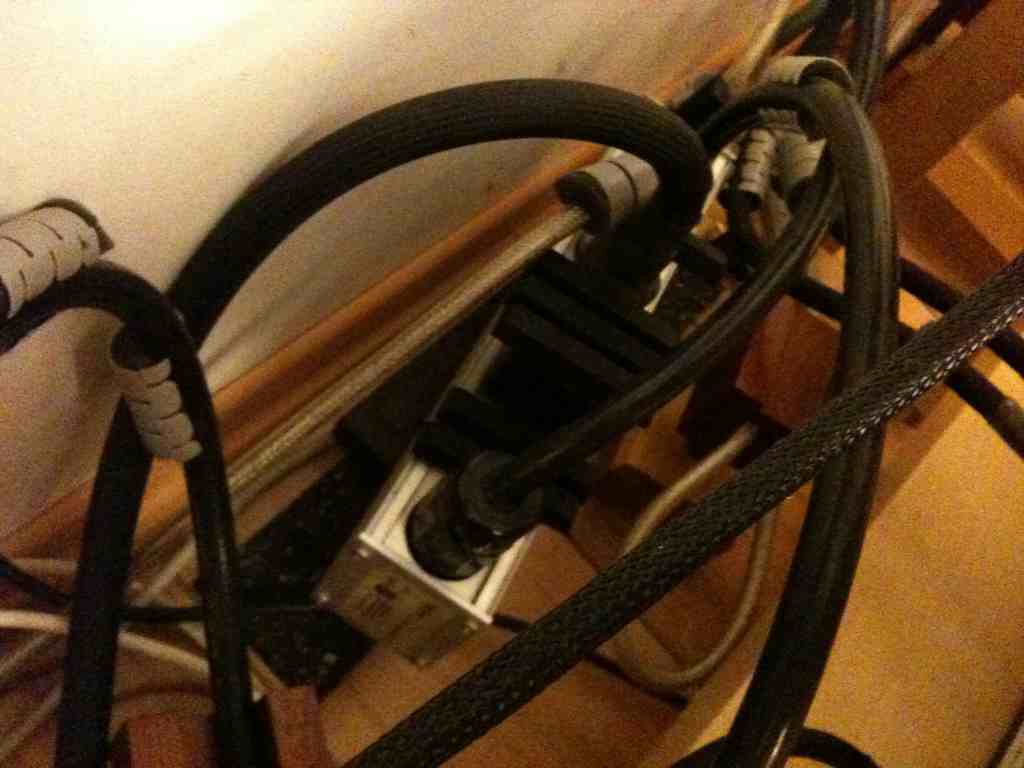

Çoklayıcı prize ve shuko’la manyetik rezonatör uygulaması

Çoklayıcı prizin üzerinde ve muhtelif  shuko’lara dokundurulmuş 7 adet siyah çubuk göreceksin. Bunlar manyetik rezonatörlerdir.Ve elektrik hattının bu bölgesindeki RF ve EMI gürültülerini temizlemektedirler.

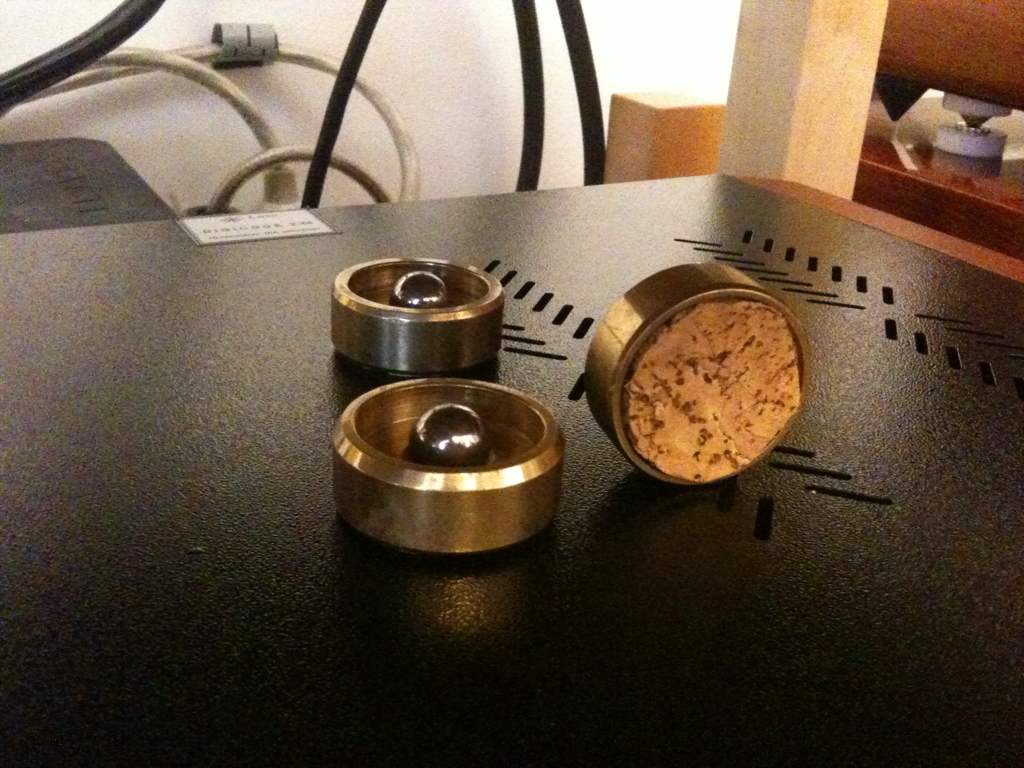

Cihaz altı metal bilya uygulaması

Kendi DIY denemem olan bu basit aletin alt kısmını da , mantar tabaka ile kapladığımı belirtmeliyim. Bu hali ile bile çok işe yaramıştı.



Lamba damperi ve rezonatörü

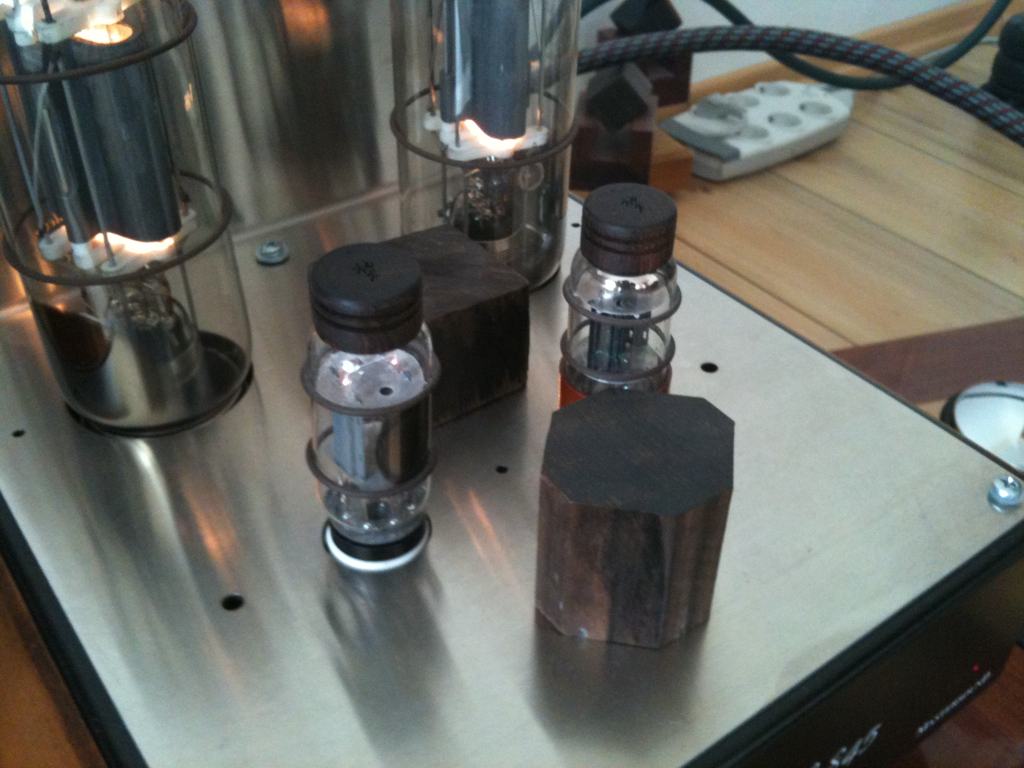

Lamba damperi uygulaması

Bu damper ve hatta resimde üstte duran kapak şeklindeki rezonatöler lambanın üzerindeki titreşimi yöneten çok etkili tweak aletleridir.

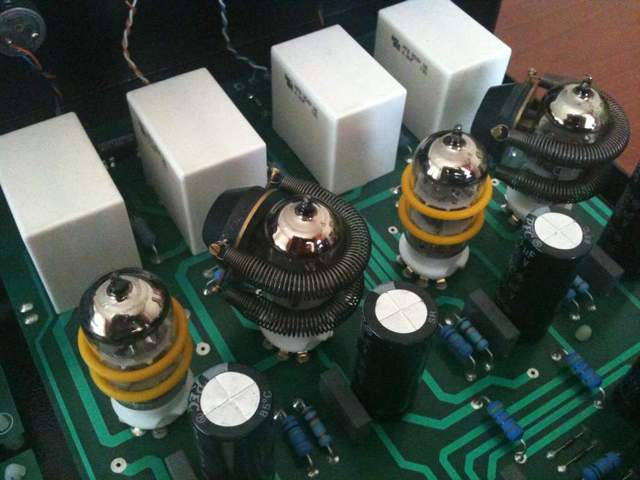

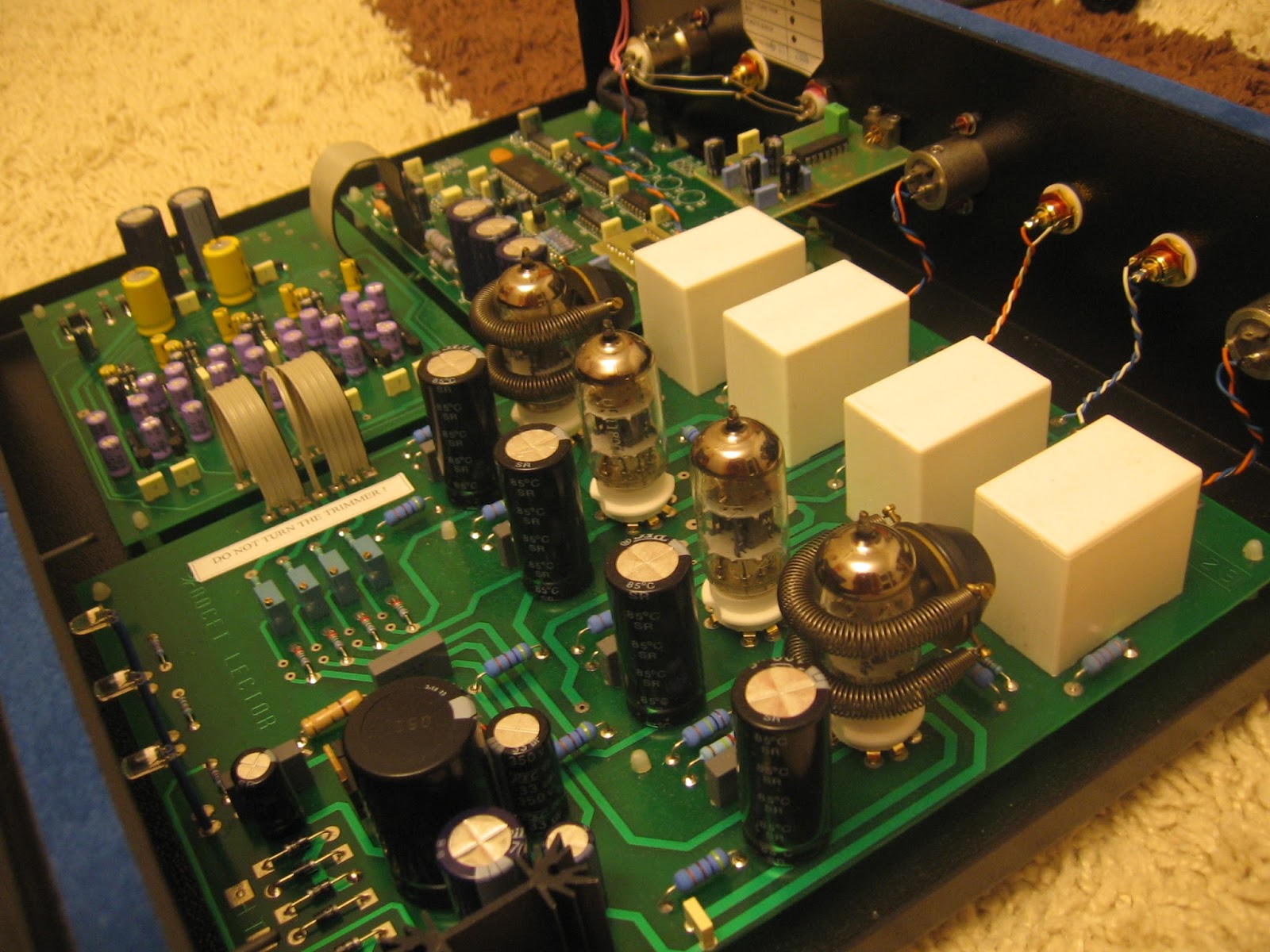

Pre amfiye lamba damperi uygulaması

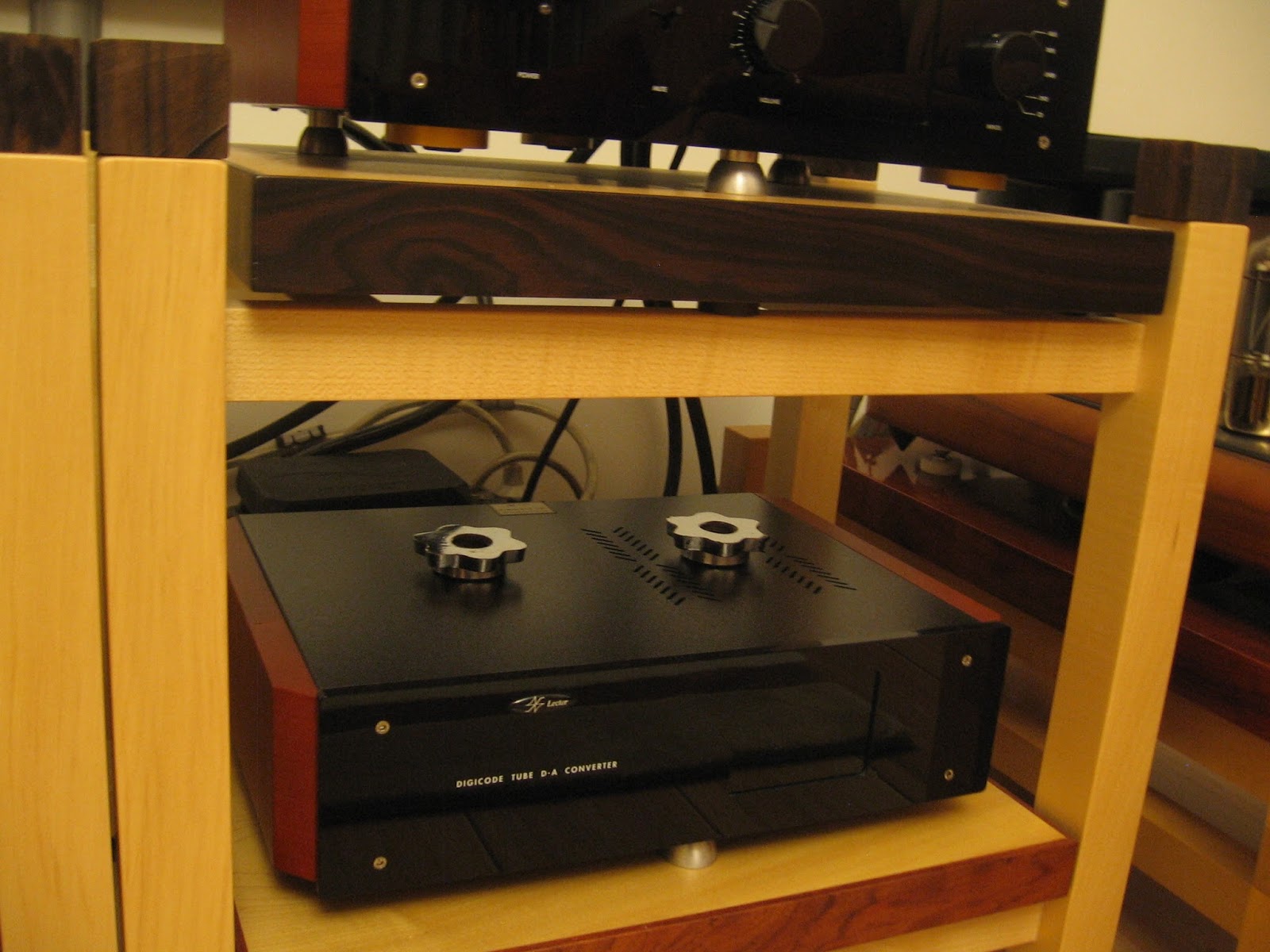

DAC cihazı lambalarına damper uygulaması

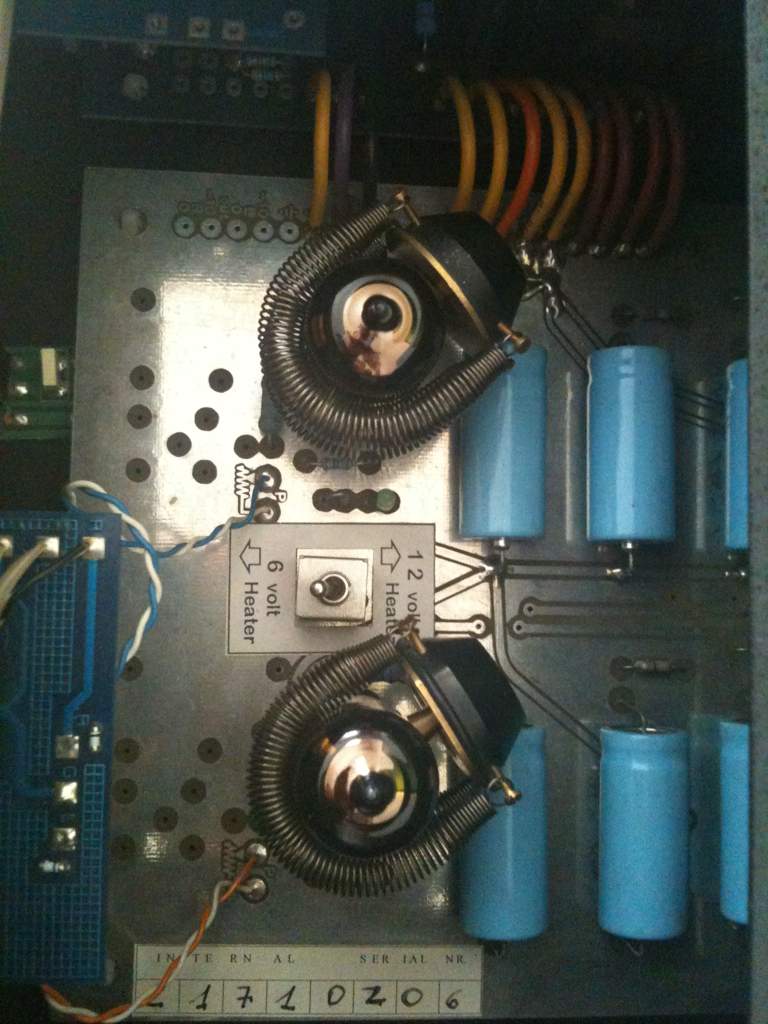

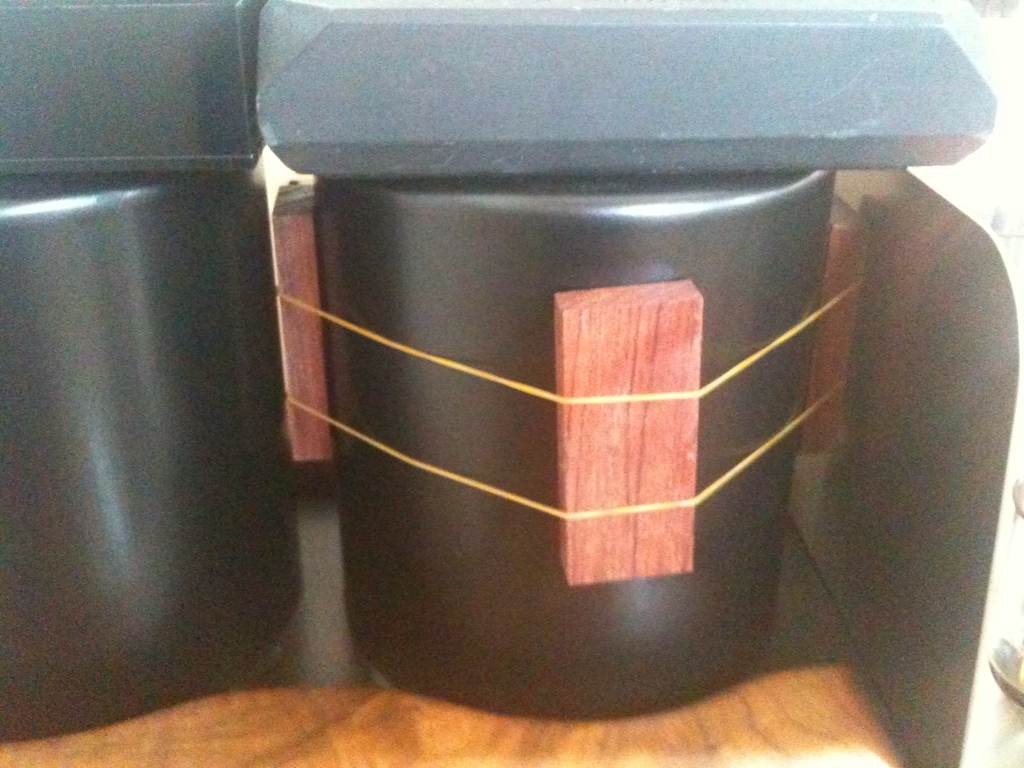

Trafo titreşim yönetimi uygulaması



Lambalı yükseltecin trafosunun üzerine manyetik rezonatör , manyetik stabilizatör (sol yandaki trafoda) ve etrafına kasadaki titreşim için gül ağacından ahşap parçalarının uygulanması…

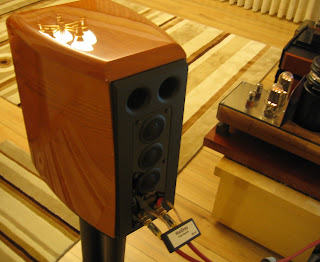

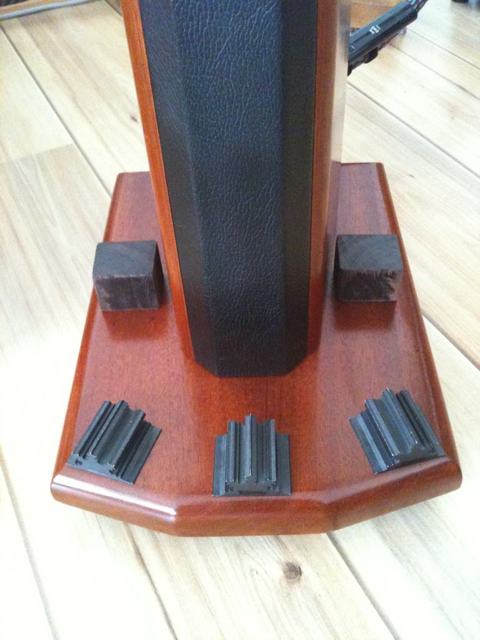

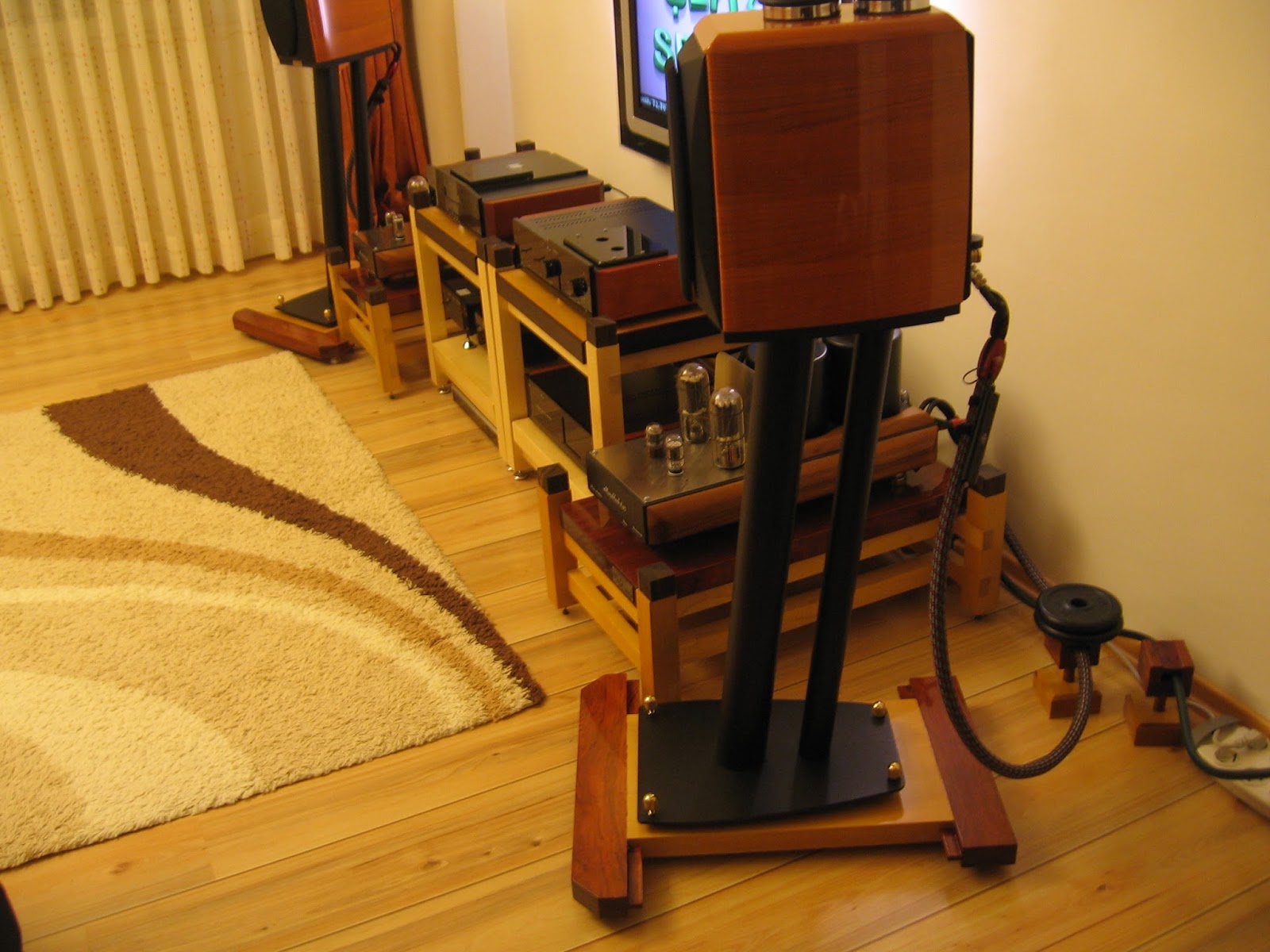

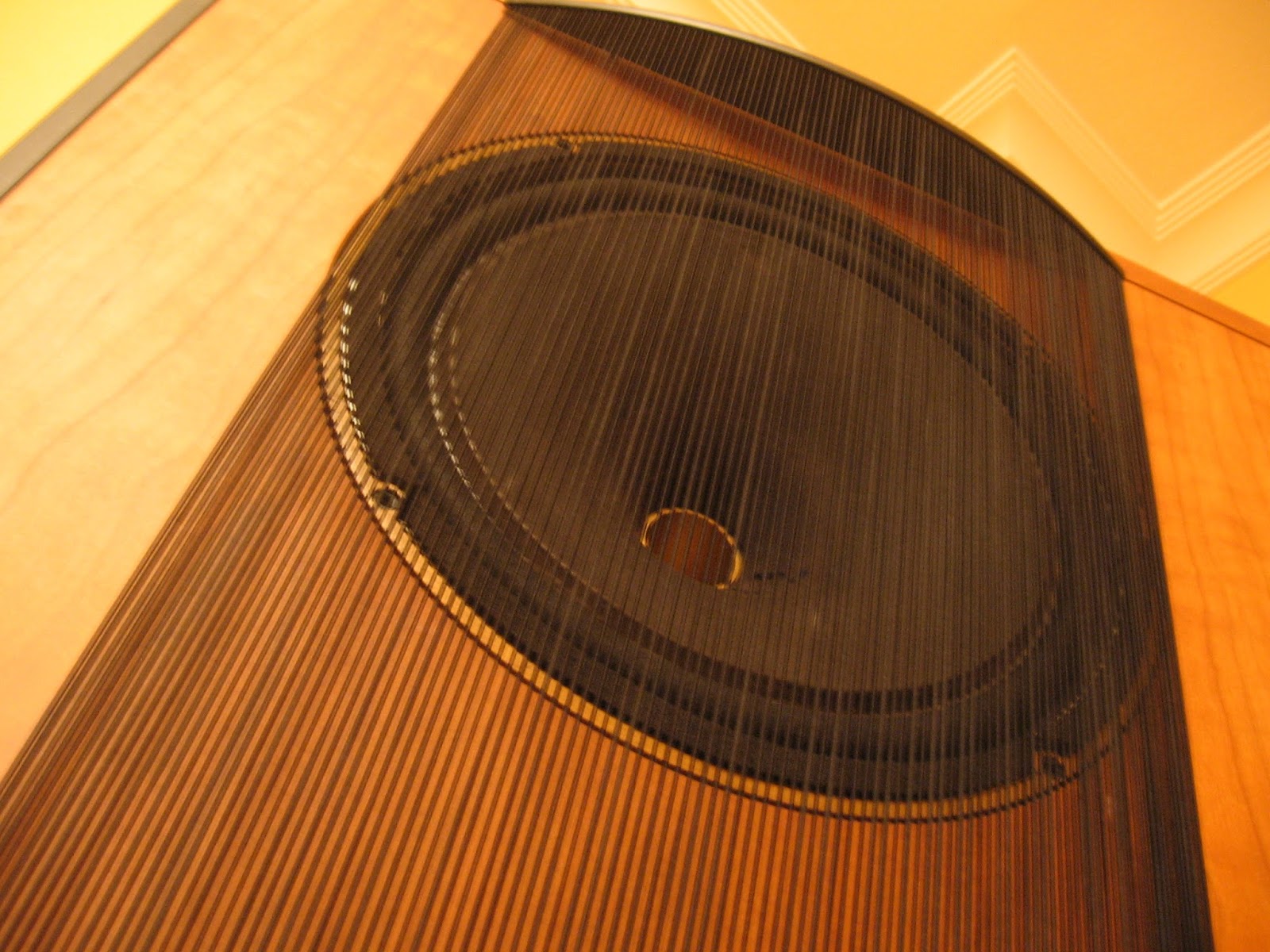

                                             Hoparlör ayağında titreşim yönetimi

Yanlarda bulunan ahşap küpler , abanozdur. Öndeki aletler ise piyasada satılan titreşim yöneten tweak aletleridir.

Hoparlör iç kablolama değişikliği

Bir tweak yöntemi olmasa da , hoparlörlerinin iç kablolamasını değiştirdiğinde muazzam bir fark alabileceğini belirtmem lazım. Sn.Aytekin Erçin , Tannoy hoparlörlerimin iç kablolamasını mundorf gümüş kablolar ile değiştirirken…

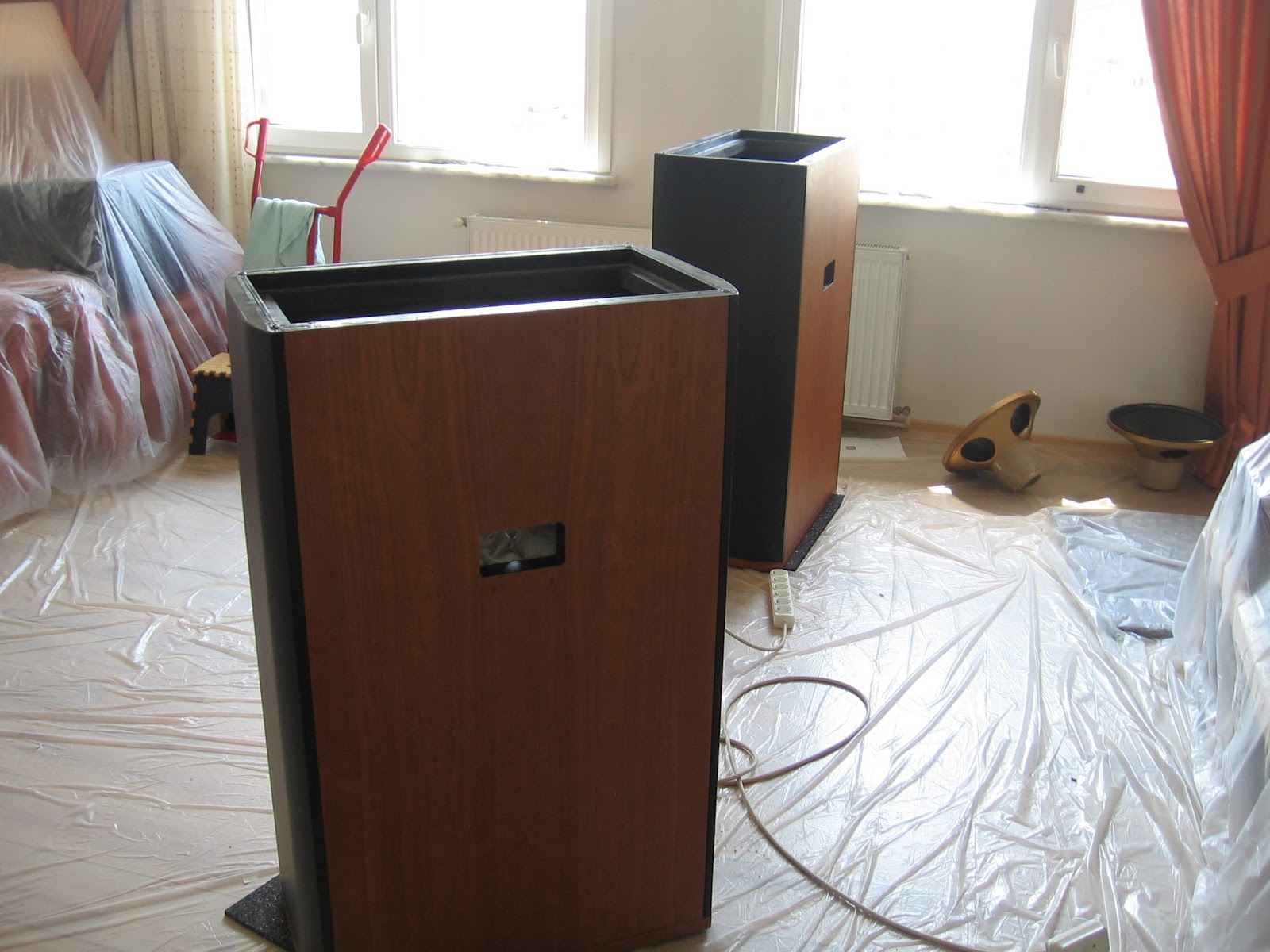

Hoparlör modifikasyon çalışmaları

Bazen olayı abartıp , evi inşaat durumuna getirmek de var bu hobide. Ne için ?

Gerçek sese ulaşmak için…  J

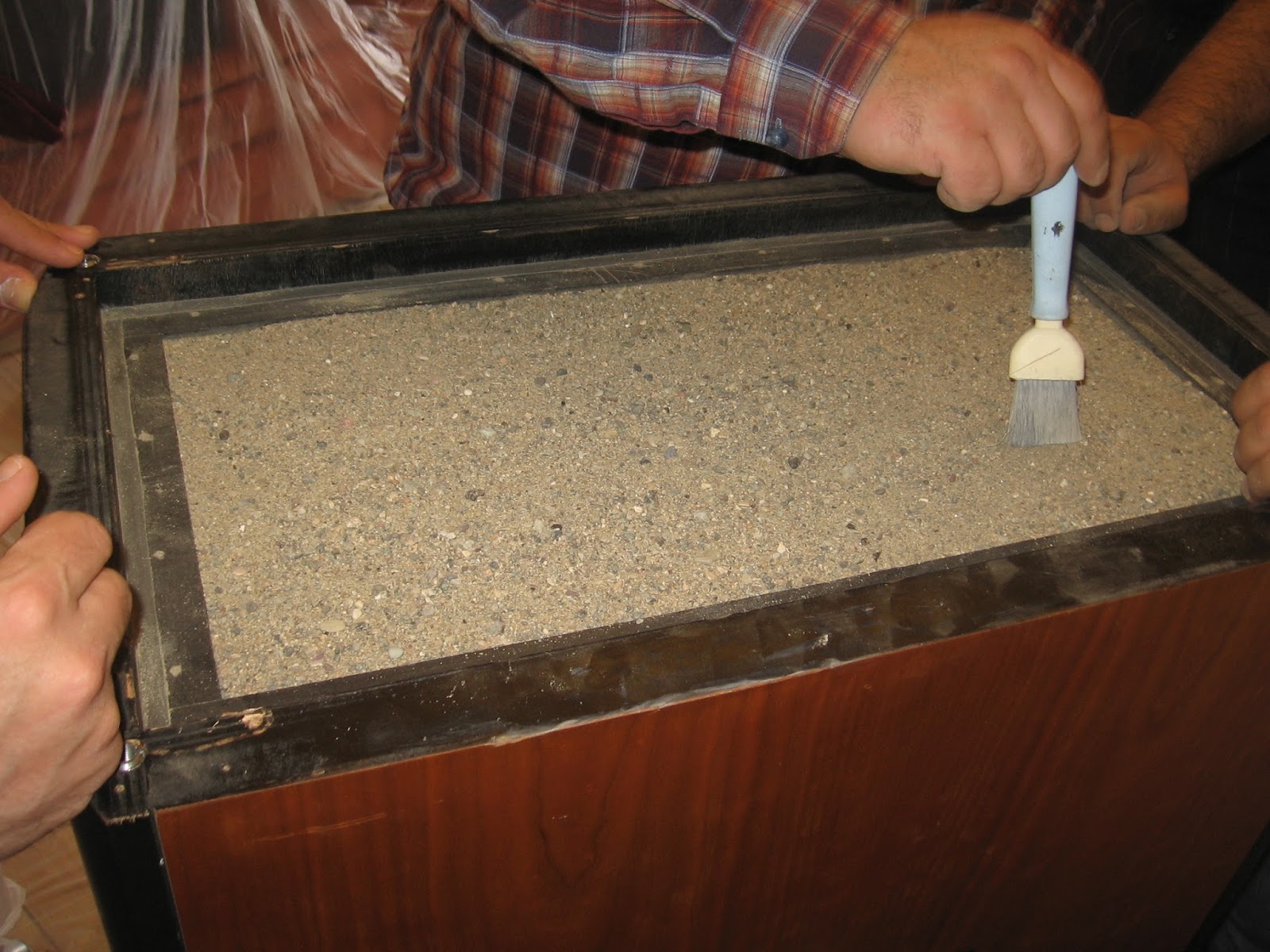

Hoparlör tabanına kum uygulaması

Hoparlör kasasının titreşimden daha az etkilenebilmesi , yere daha stabil basabilmesi için bazı hoparlör üreticileri , kasaların alt kısımlarına , kum , kurşun bilya vs… gibi bir ağırlık çekmecesi yapabilirler. Benim hoparlörümün de tabanında her biri 40’ar kg. kum alabilen bu bölmelere kum doldururken…

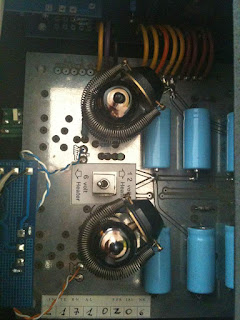

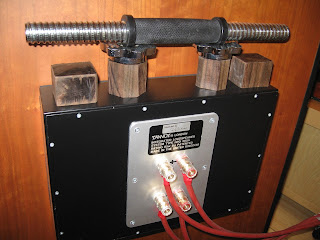

Crossover devresinin hoparlör dışına alınması

Öncesinde hoparlörün içinde bulunan crossover devresinin , ayrı bir kutu içinde , kabin dışına çıkarılması , sese çok olumlu olarak yansımıştı. Bu kutunun üzerinde oluşabilecek titreşimlere karşı yapılan uygulamaya ayrıca dikkat…

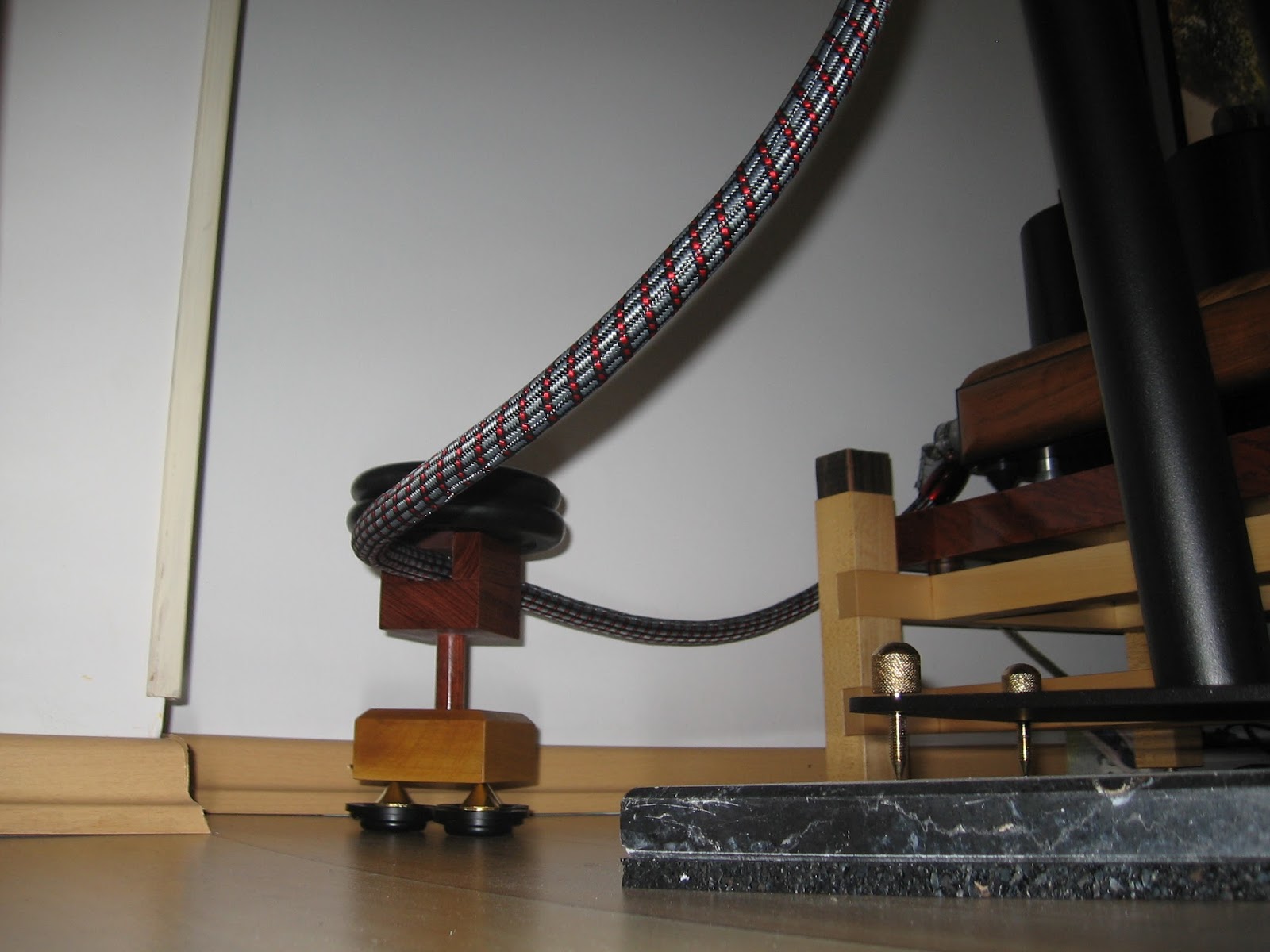

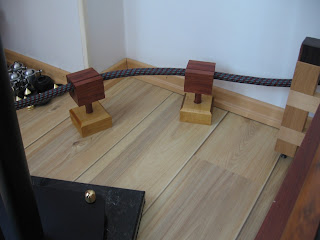

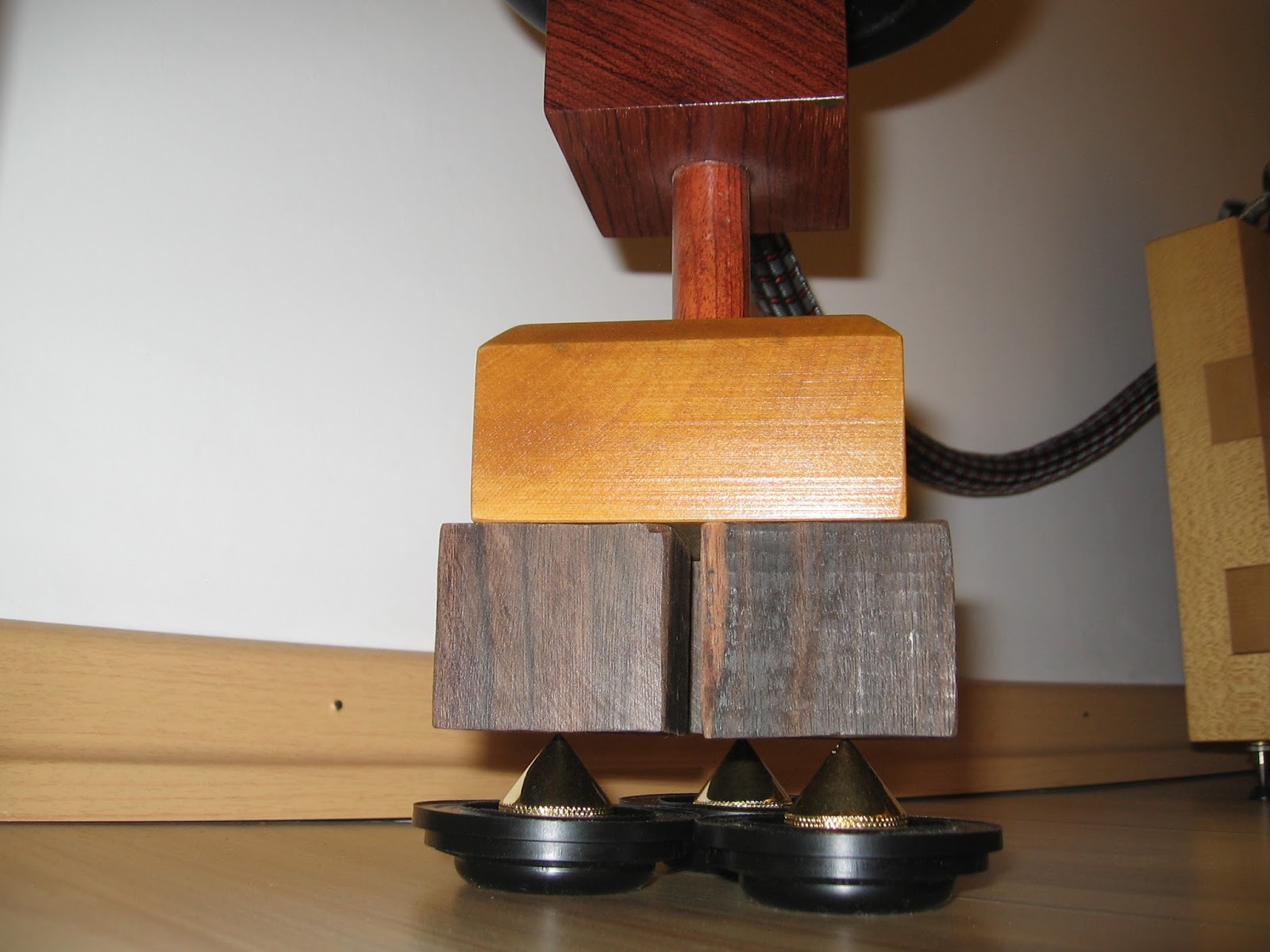

Kablo asansörü uygulaması

Kablo asansörünün altında abanoz küpler ve hibrit cihaz ayakları kullanabilirsin. Tüm bunların birleşimi sana farklı tatlar getirecektir.



Kablo asansörü üzeri ağırlık uygulaması

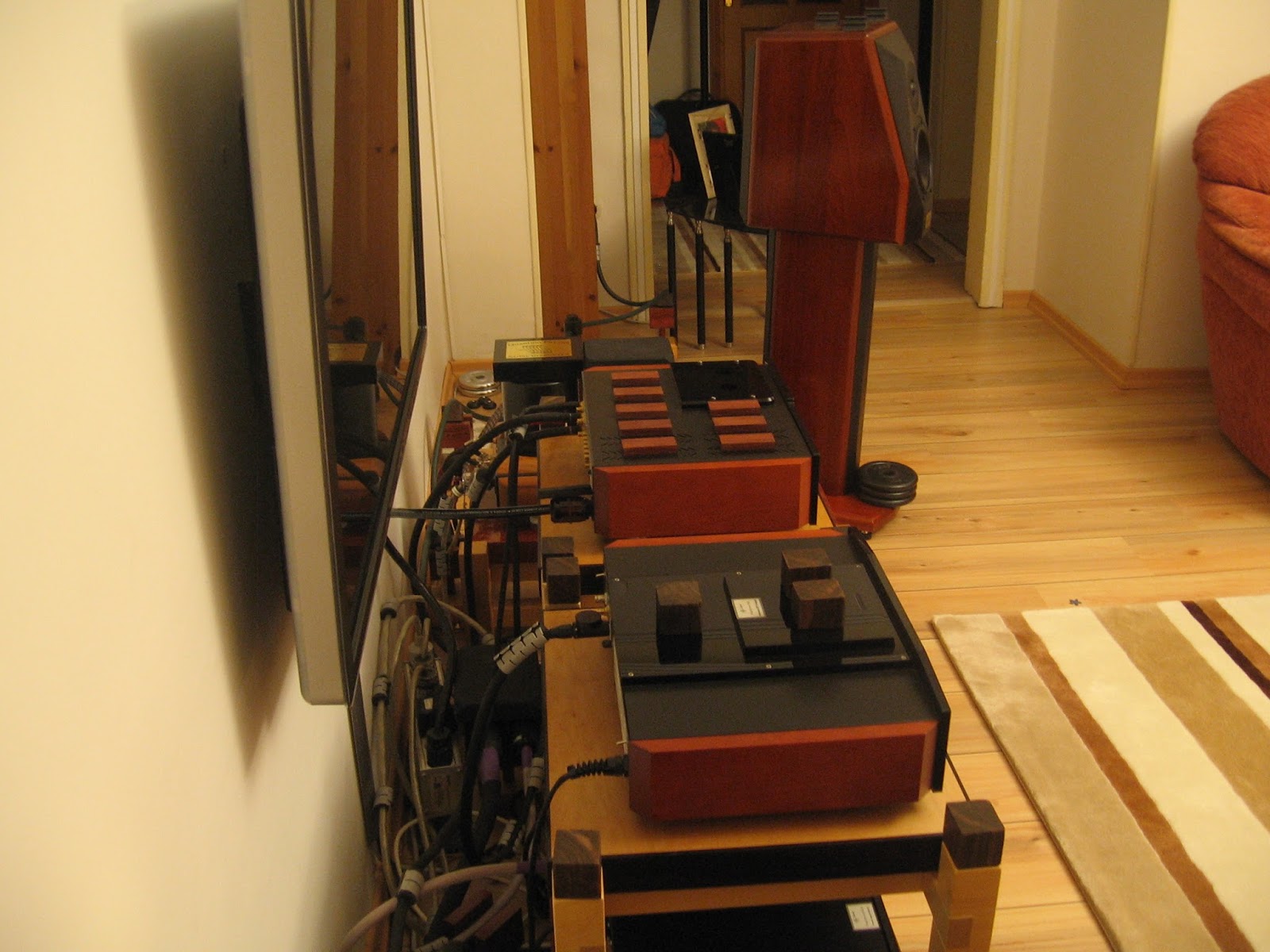

Sistemin çeşitli yerlerine abanoz küp ve gül ağacından titreşim malzemeleri uygulaması



CD Player’ın kablo girişindeki abanoz pula dikkat et lütfen.

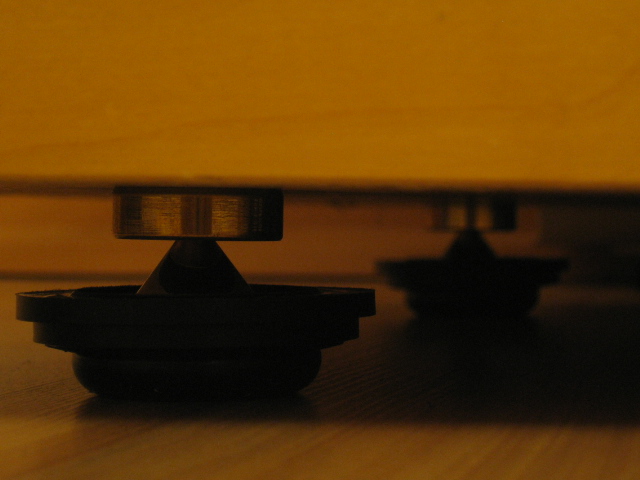

Sehpa altı spike uygulaması

Hifi kriterlerinde yapılmış bir sehpan yoksa bile , edineceğin birkaç spike ile ayaklarını değiştirerek , kendine geçici çözümler sağlayabilirsin.

Sehpa altı spike uygulaması

Fotoğrafta gördüğün ayakta yere basan kısım süspansiyonlu sert lastik bir tabakadan oluşuyor.Uç kısmı ise ucu sivri huni şeklinde bir metalden oluşmakta. Karşılığında da bir yuva bulunmakta. Kısaca tüm sistem , 4 adet noktasal bir alana baskı yaparak yere basmakta.Bu yaparken de metal yere değmemekte , sert lastik kısım ağırlığa göre gerekirse esnemektedir.

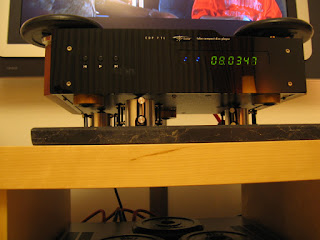

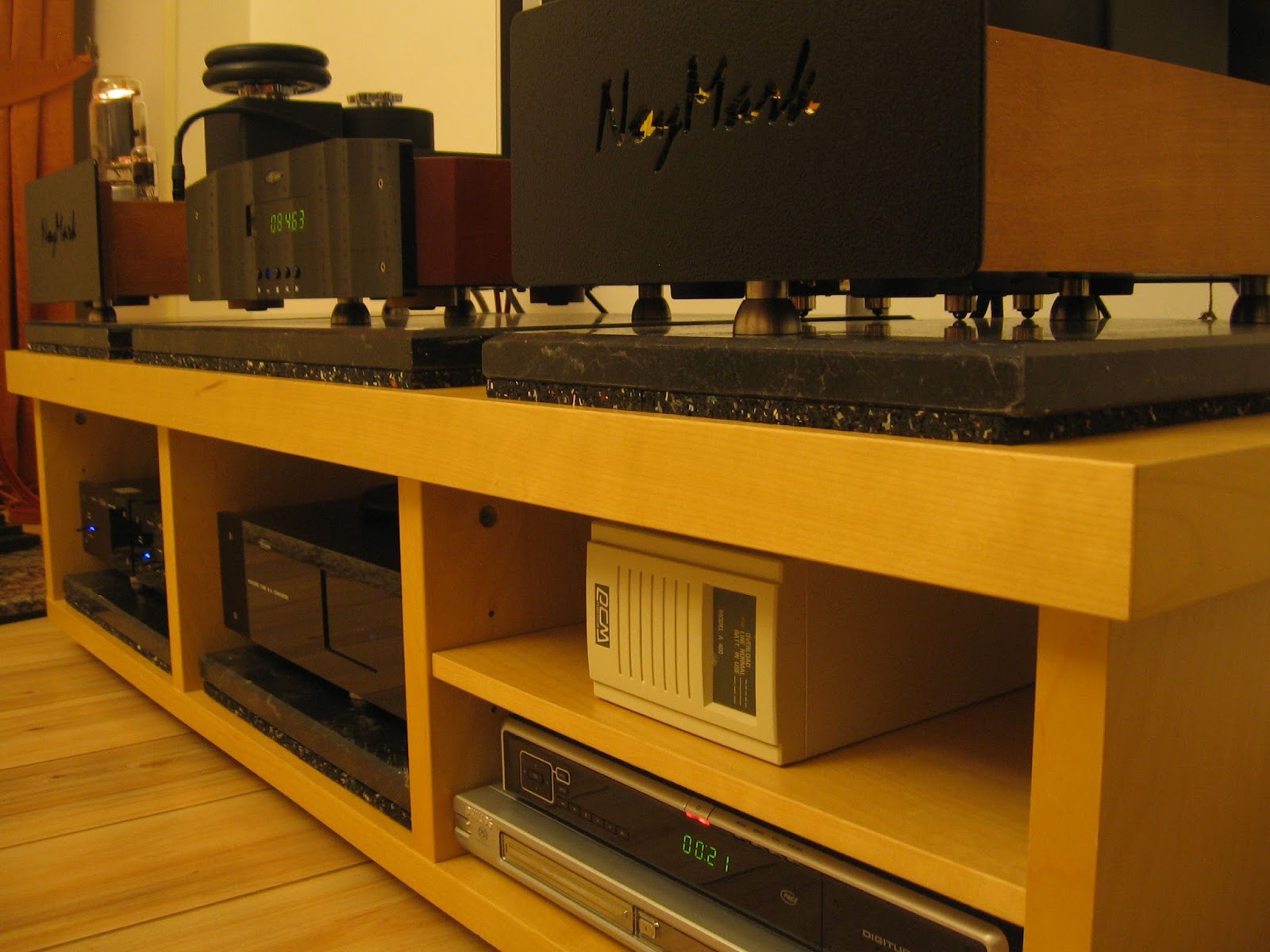

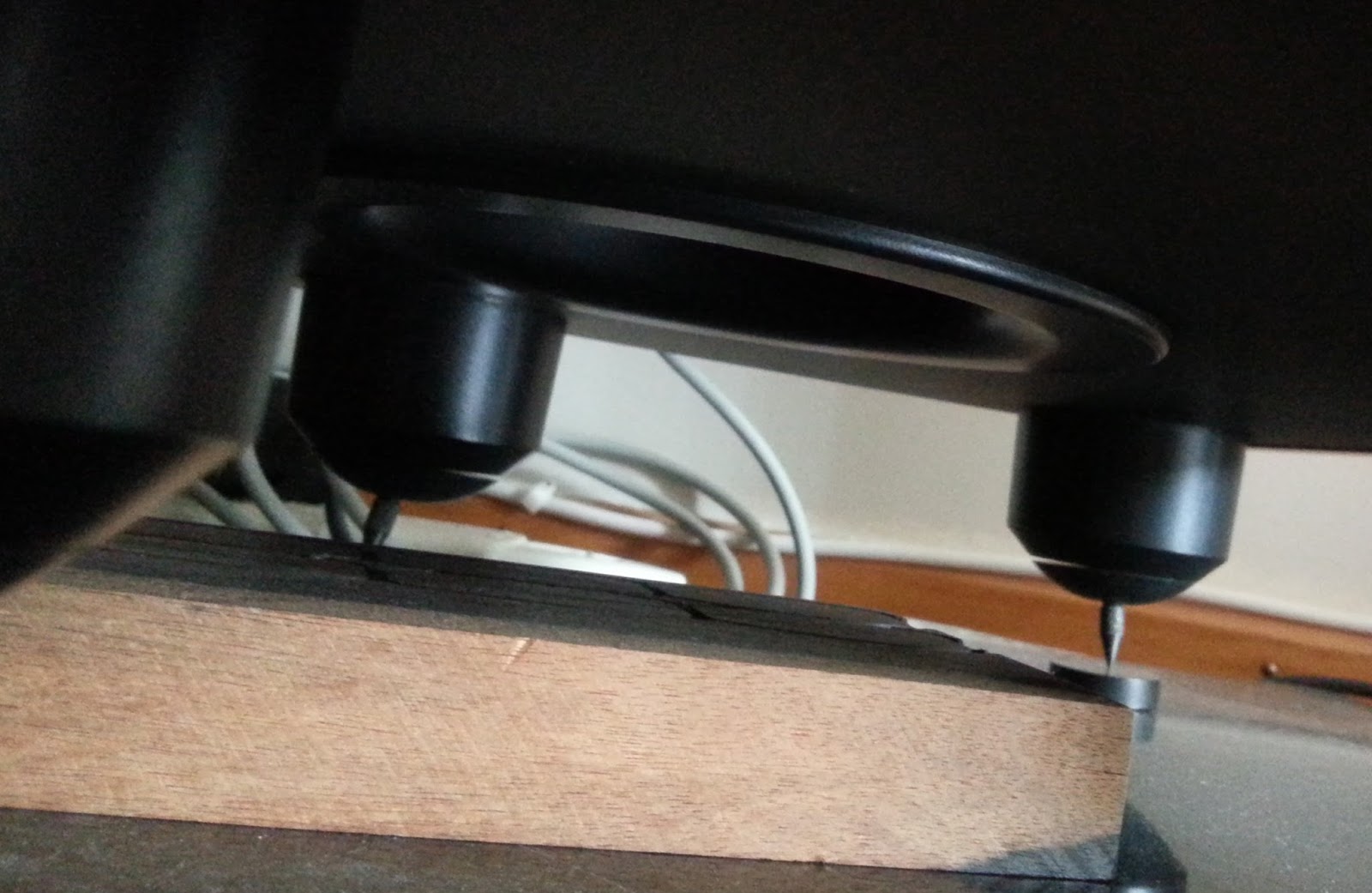

Cihaz altı metal ayak ve mermer uygulaması

Mermerlerin altında lastik tabakanın bulunmasının nedeni , sehpanın masif ahşap olmamasındandır. Sehpa masif ahşaba döndüğünde aradaki o sert lastik tabakaya ihtiyaç kalmadığını söyleyebilirim. Hatta sesi olumsuz etkilediğini bile söylersem yanlış olmaz.

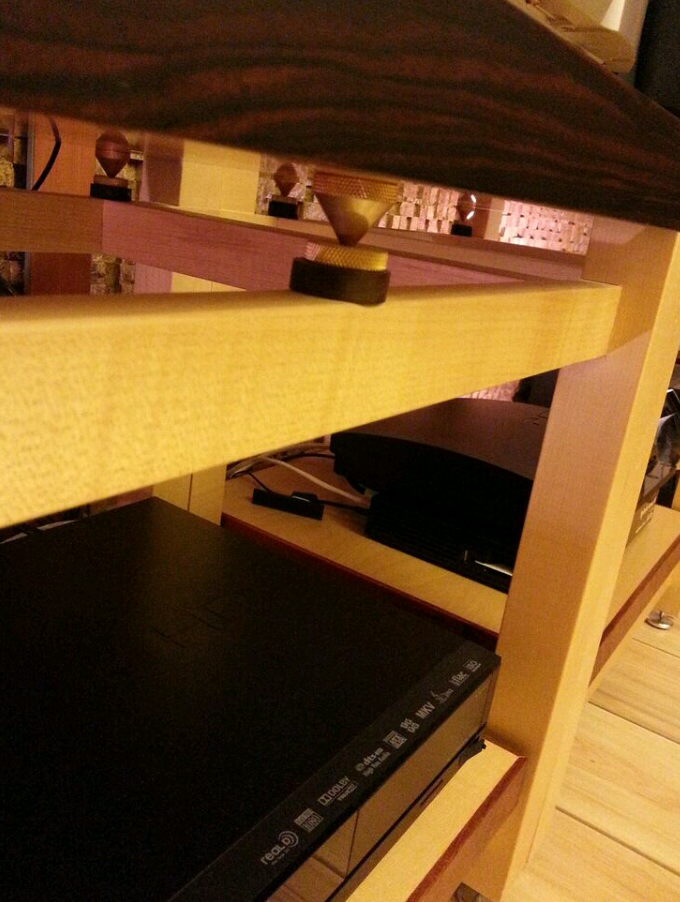

Sehpa raflarının spike düzenlemesi

Her sehpa rafının  , sehpaya dokunduğu noktalara metal spike ve abanoz pullardan yapılmış bariyerler…

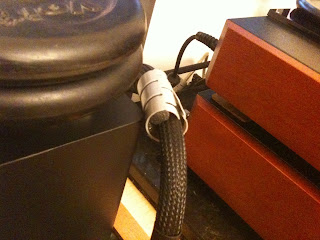

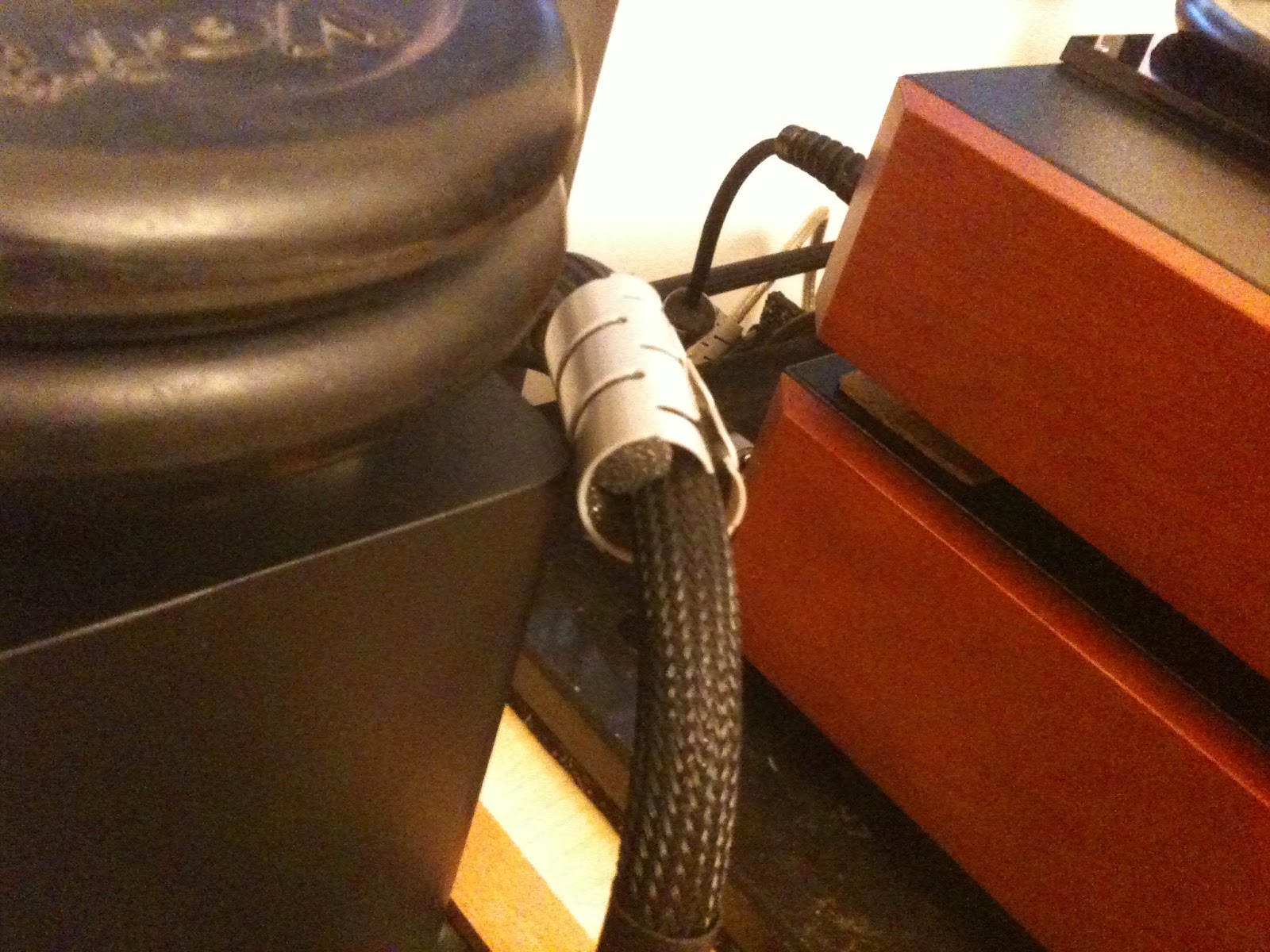

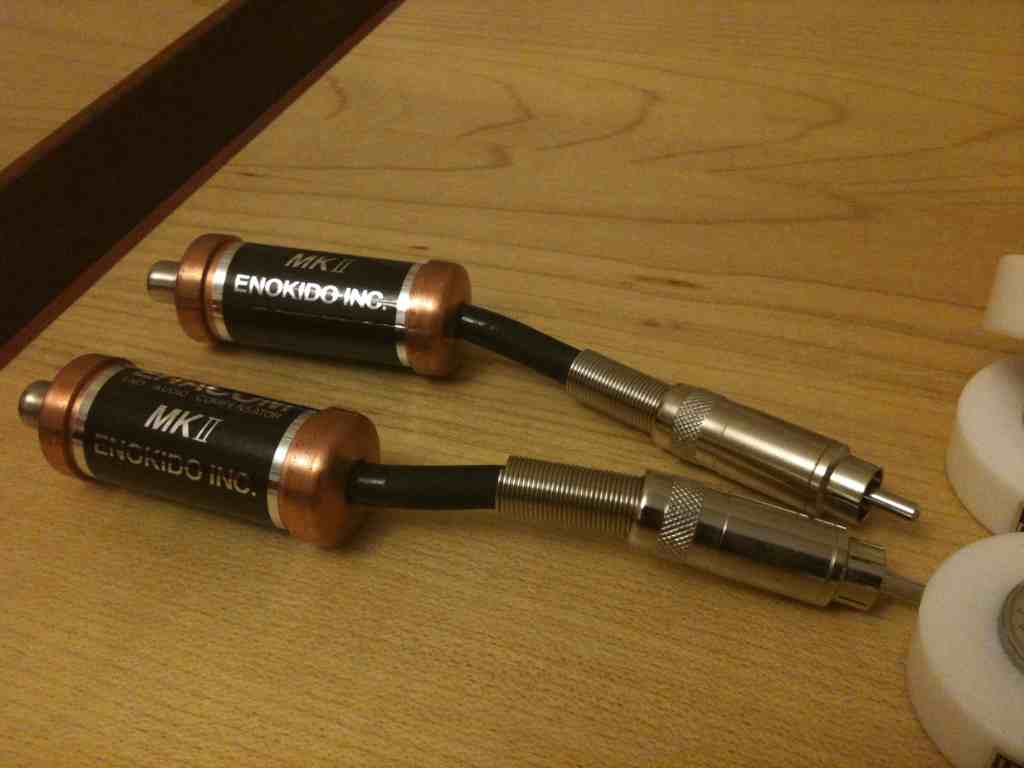

Manyetik kablo resonatörü

Interconnect kablolarda kullanılabilecek bir tweak aletidir ve çok etkilidir. Müzik sinyalindeki RF ve EMI parazitlerini temizler.

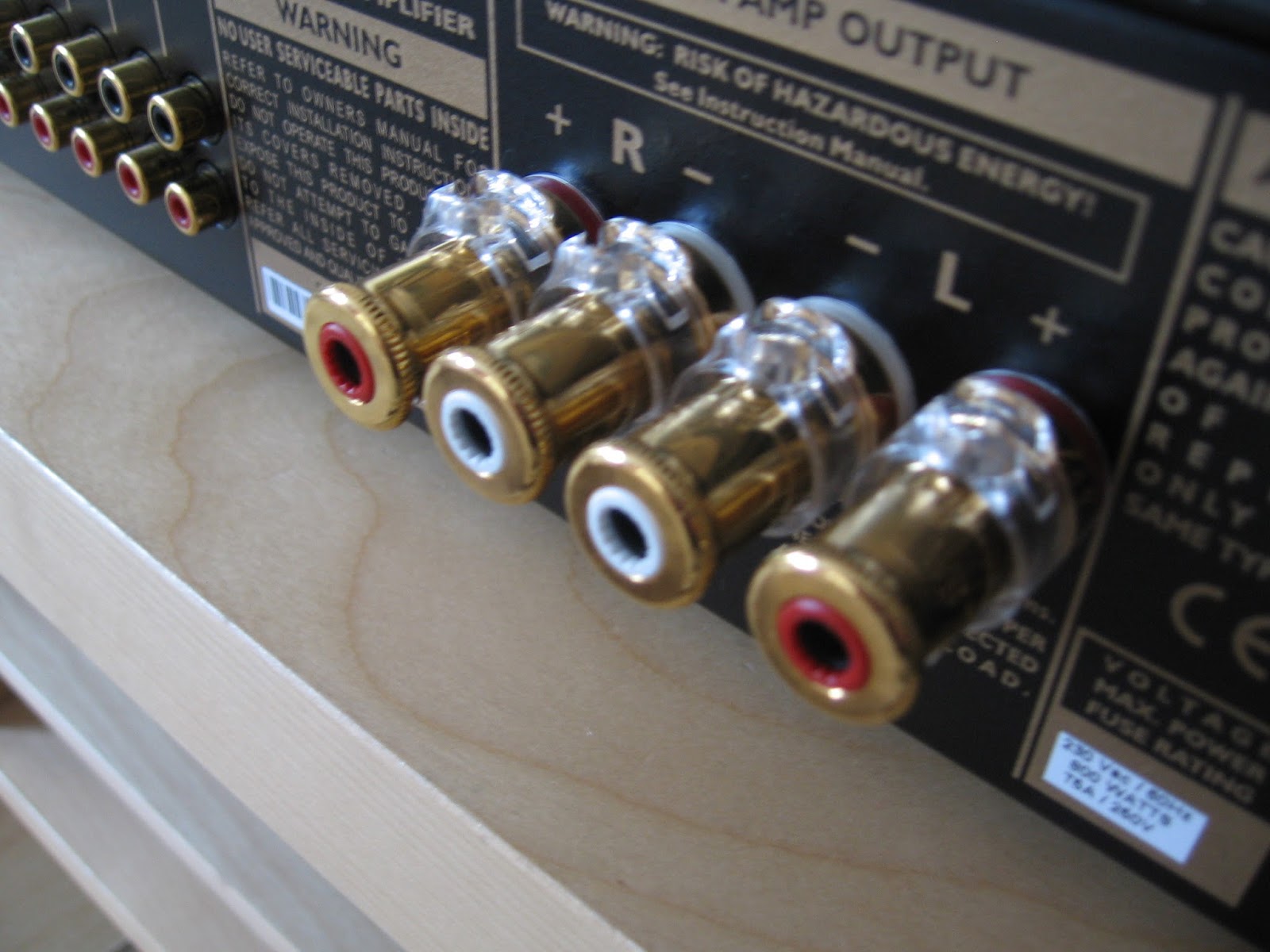

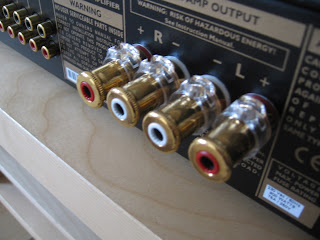

Cihaz binding post değişikliği uygulaması

Hem banana hem de spade tipi kablo uçlarının takılması için uygun olan bu binding postlar aynı zamanda kaliteli iletlenlikleri ve pürüzsüz temas yüzeyi sayesinde , kayıpsız olarak müzik sinyalinin iletilmesini sağlarlar.

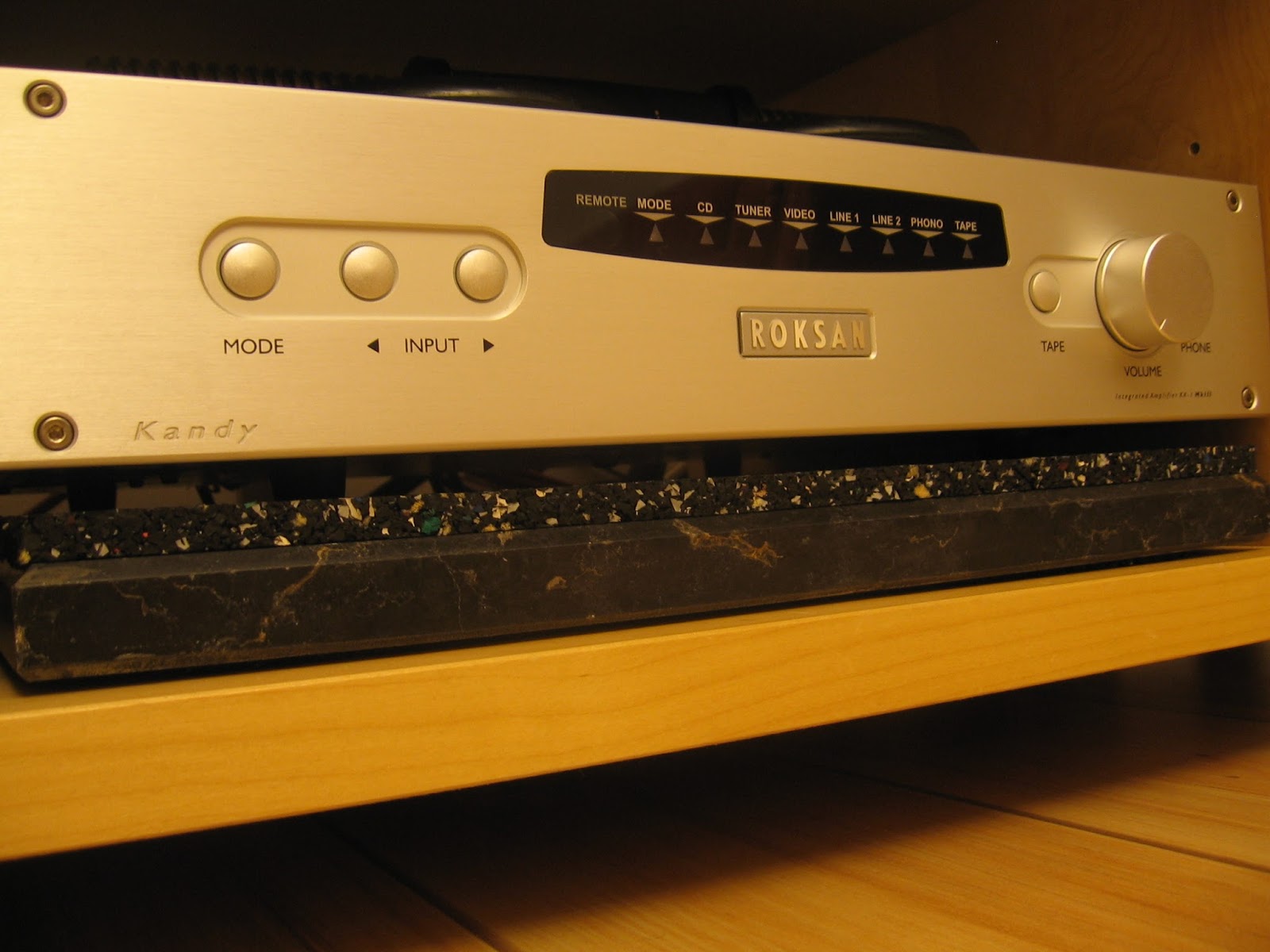

Cihaz altı yumuşak malzeme uygulaması

Buradaki uygulamada baslar çok sert ve tok vurduğu için , onu yumuşatmak adına , yükseltecin altına lastik kırpıklarından preslenmiş bir malzeme sermişim ve doğrudan kendi ayakları ile malzemenin üzerine bastırmışım.

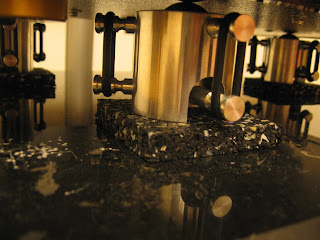

Sallanan lastikli ayak altı yumuşak malzeme uygulaması 1

Metali mermere dokundurmak istememiş ve araya lastik kırpıklarından preslenmiş bir malzemeyi tampon olarak eklemişim.

Sallanan lastikli ayak altı yumuşak malzeme uygulaması 2

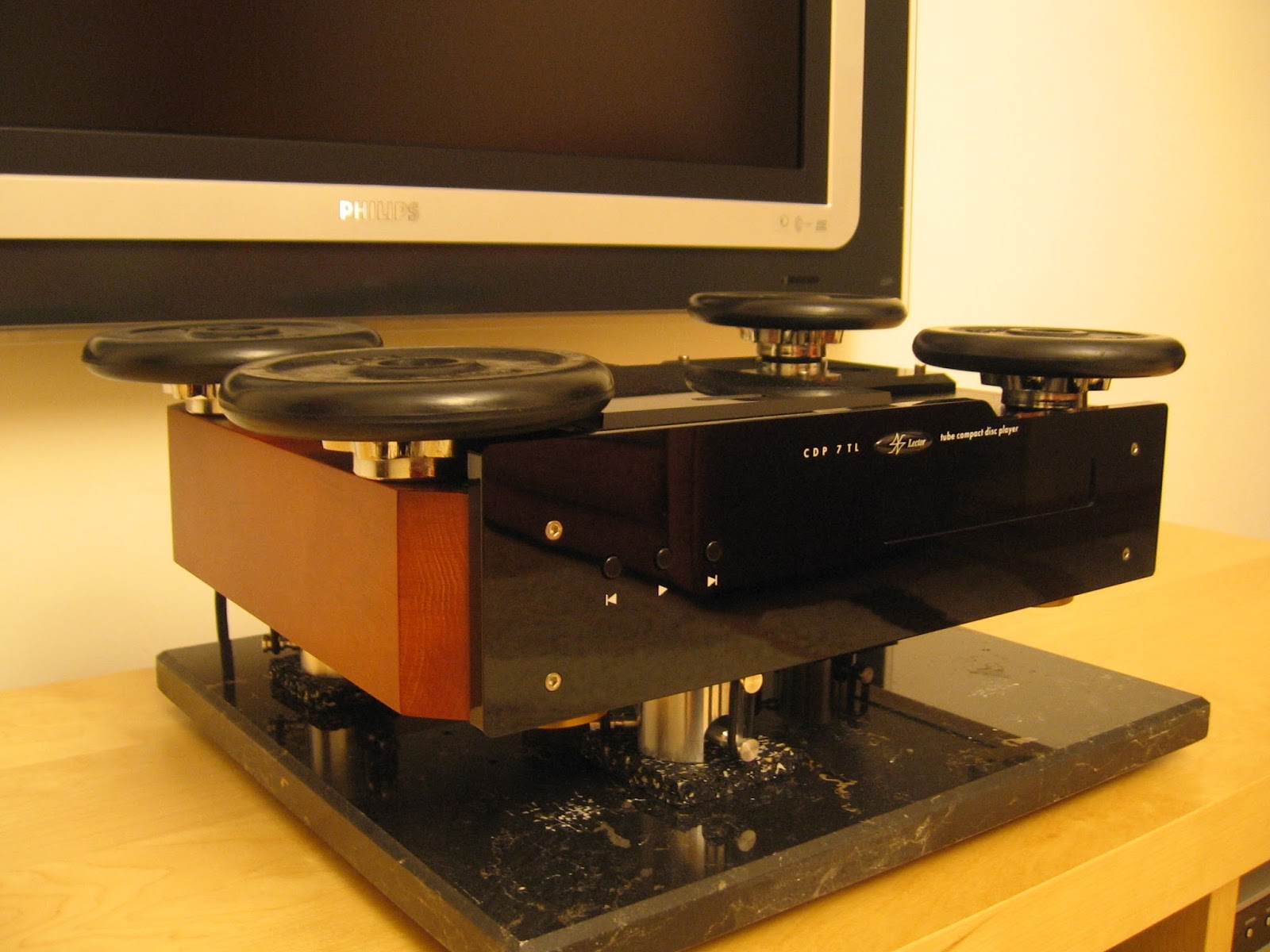

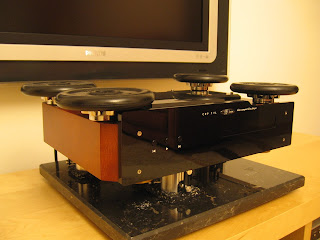

CD Player üstüne ağırlık uygulaması

Üsten yüklemeli CD player’ınız varsa , bunun üzerine ağırlık uygulamak zordur. Çünkü CD yuvası üsttedir ve üzerine ağırlık koyarsanız , yuvayı kapatırsınız. Ben de bunu köşelerden ağırlık uygulayarak aşmaya çalışmışım.

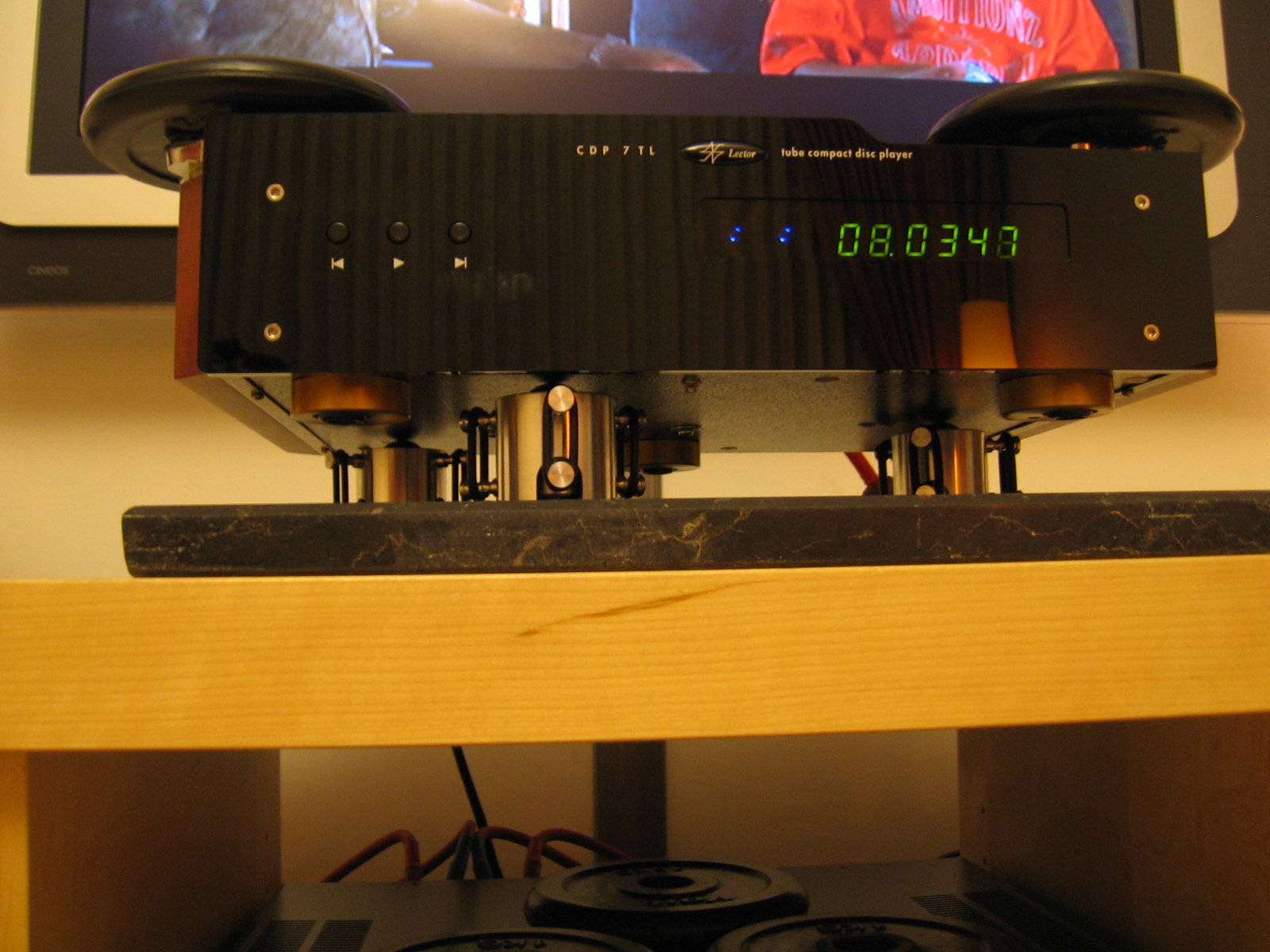

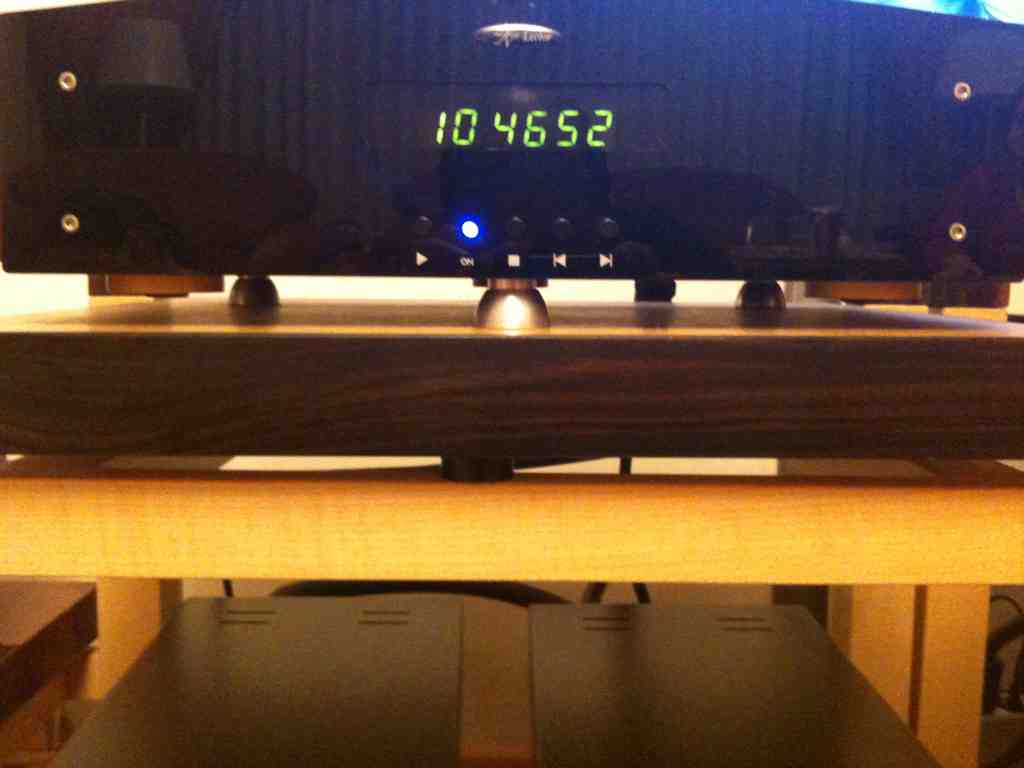

CD Player’a sallanan lastikli ayak uygulaması

CD Player’ın tek başına ağırlığı , altındaki ayakların lastik oringlerini tam esnetmeye yetmediği için , cihazın kasasına uygulanan ağırlık hem cihaz titreşimini yönetmeye fayda sağlarken , hem de sallanan ayaklar için gereken ağırlığı sağlamıştı. Böylece cihaz , ayaklar üzerinde havada serbest salınmaya başlamıştı.

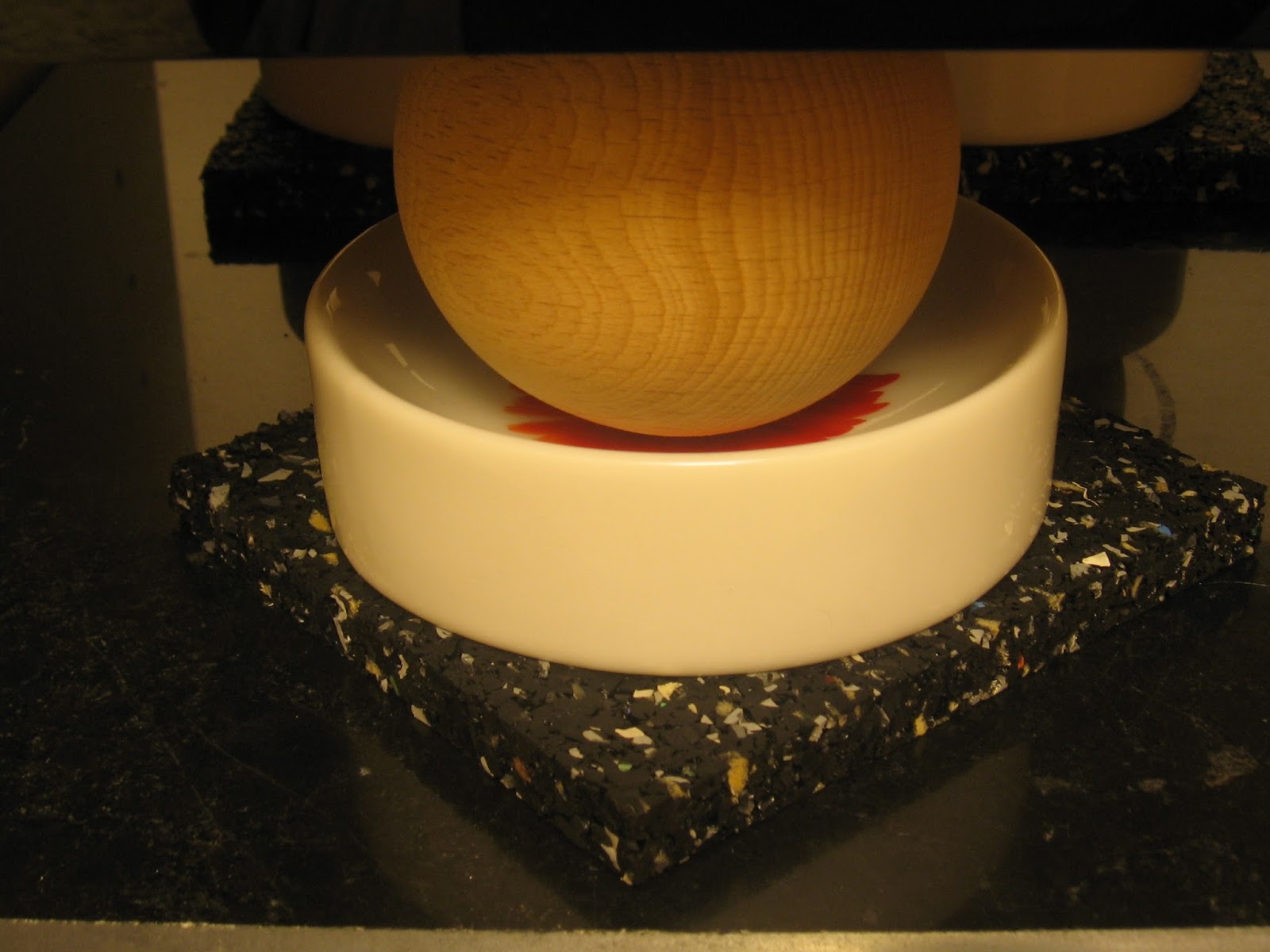

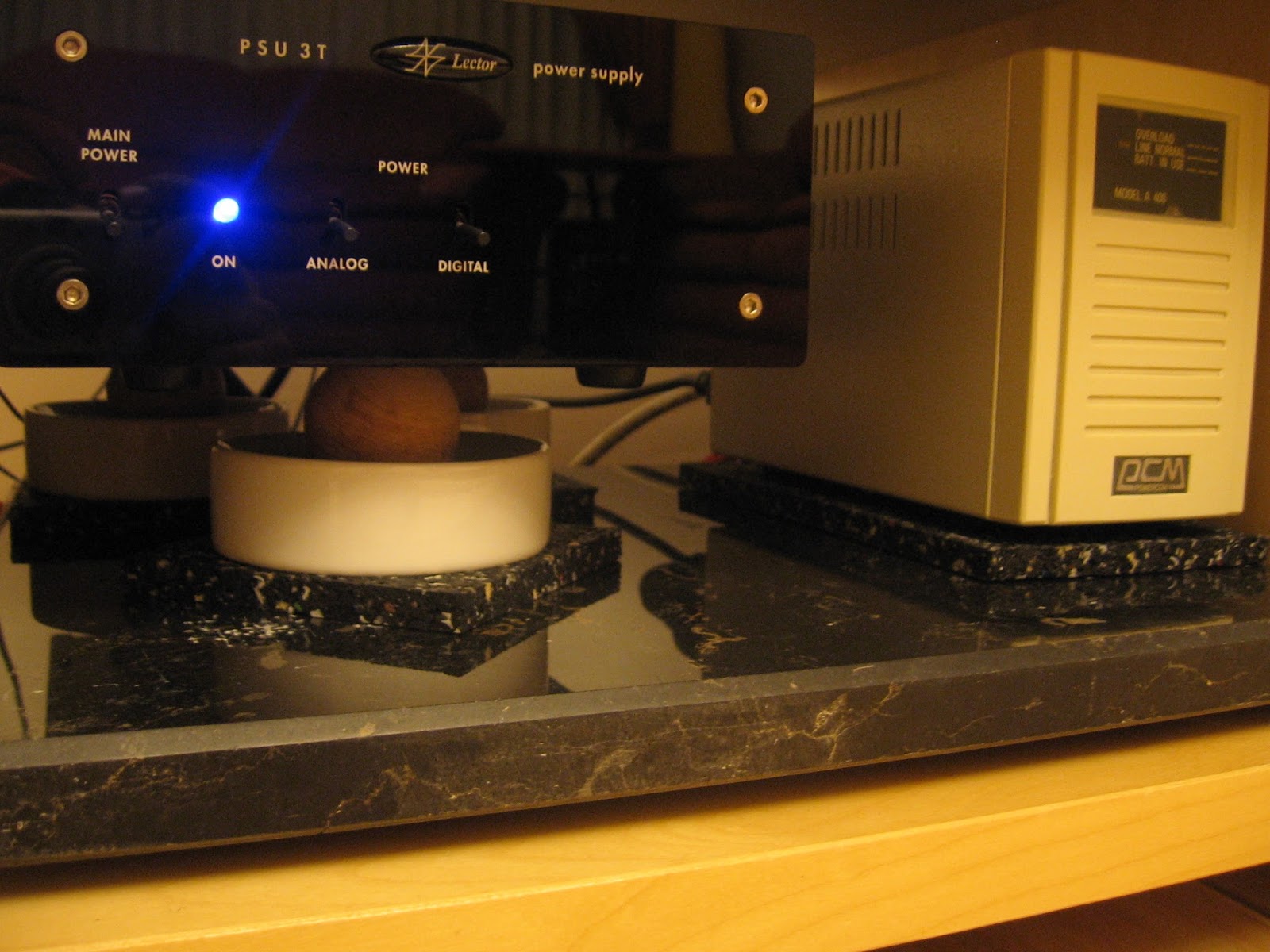

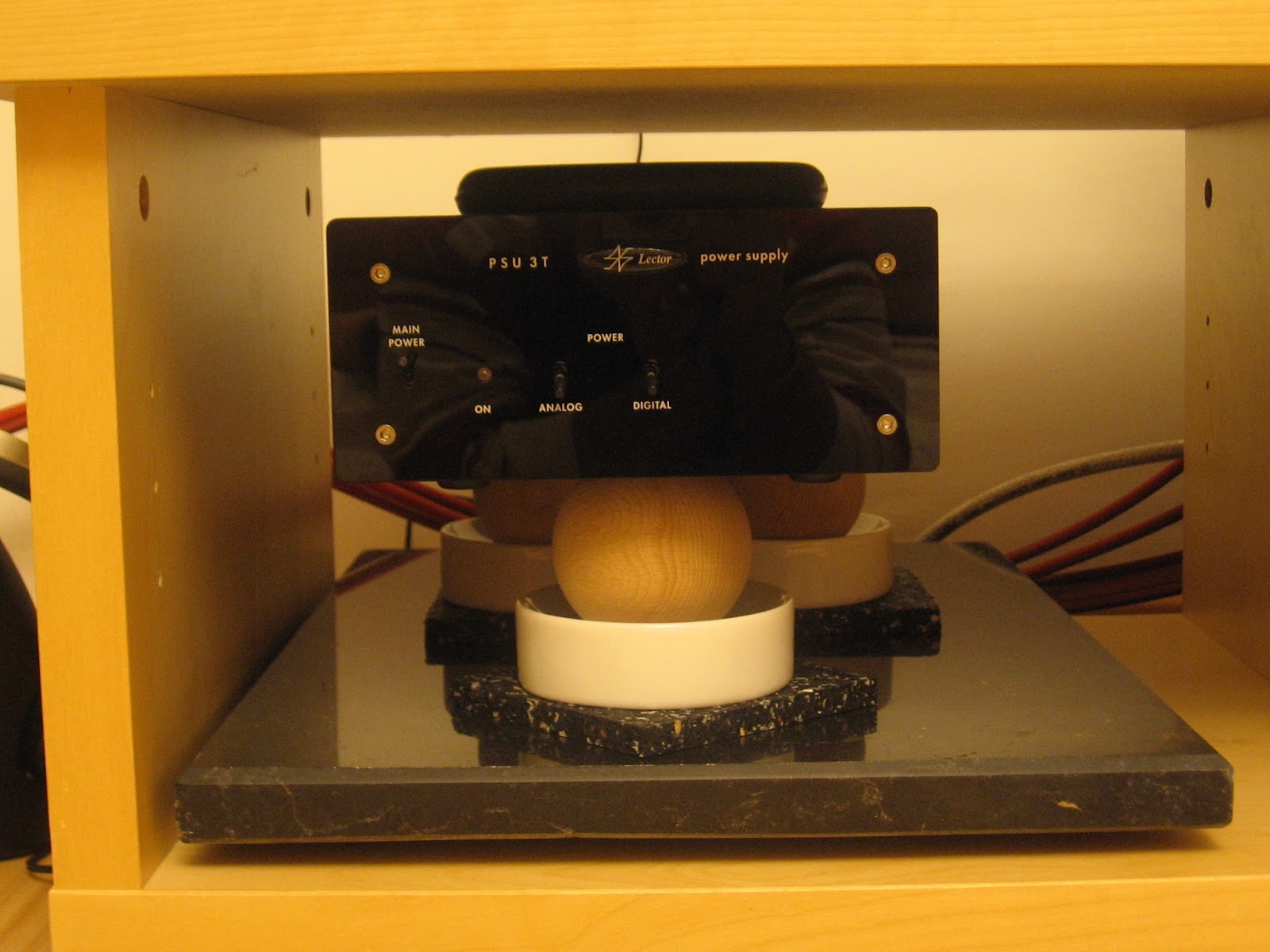

Cihaz altı ahşap top uygulaması 1

Tamamen DIY bir uygulama. Yapı marketten alınan ahşap toplar, yine yapı marketten alınan seramik bir sabunluk , altına sert lastik tabaka…

Cihaz altı ahşap top uygulaması 2

Çeşitli büyüklükte ahşap toplar kullandım. Bunlar büyük toplarla yaptığım testlerden. Ne kadar küçük olursa temas yüzeyi o kadar küçülecektir.

Cihaz altı ahşap top uygulaması 3

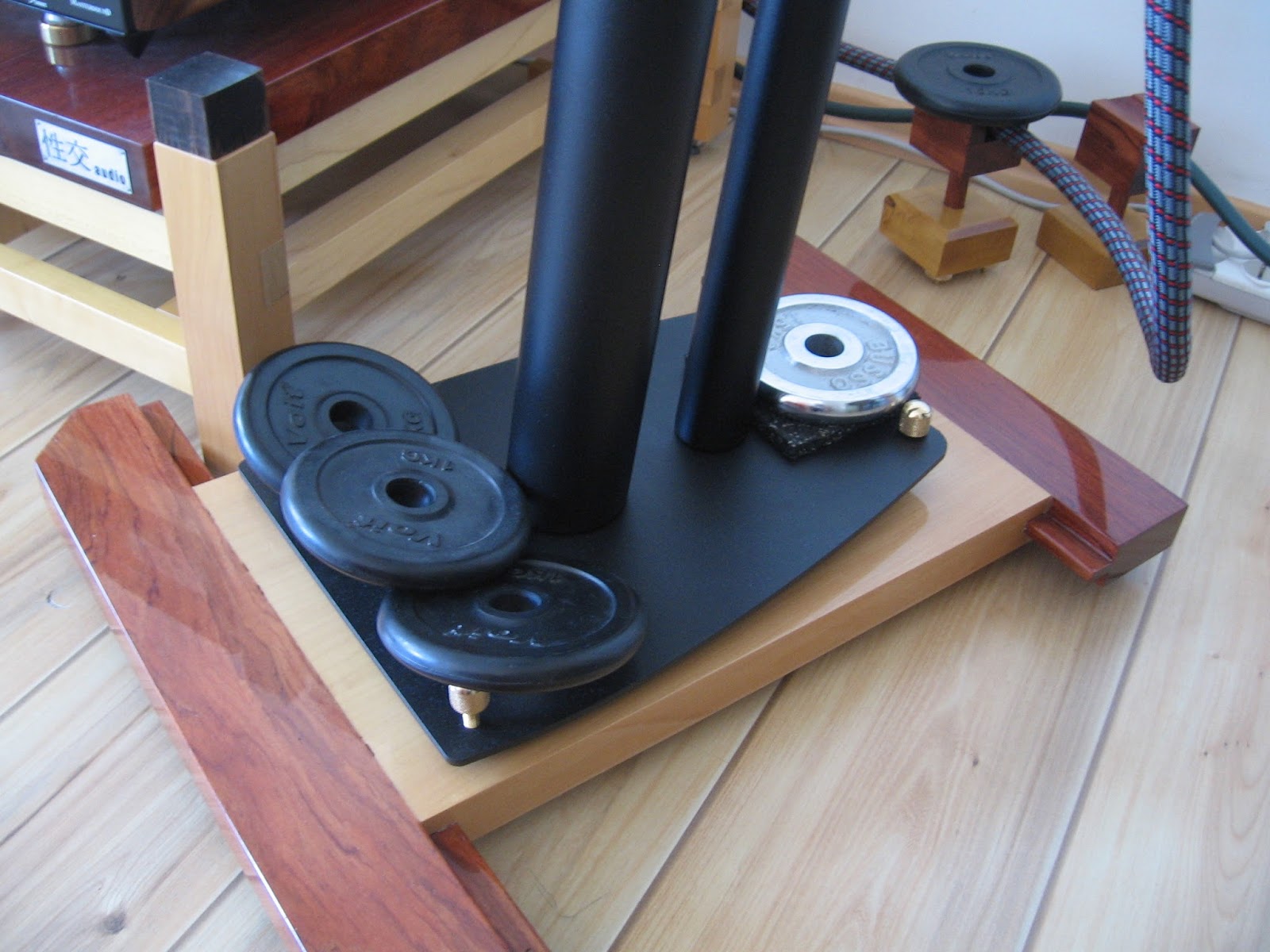

Hoparlörün ayaklarına ağırlık uygulaması

Müzik çalarken spike’larına dokunmayı dener misin ? Neden bu şekilde yaptığımı anlayacaksın.

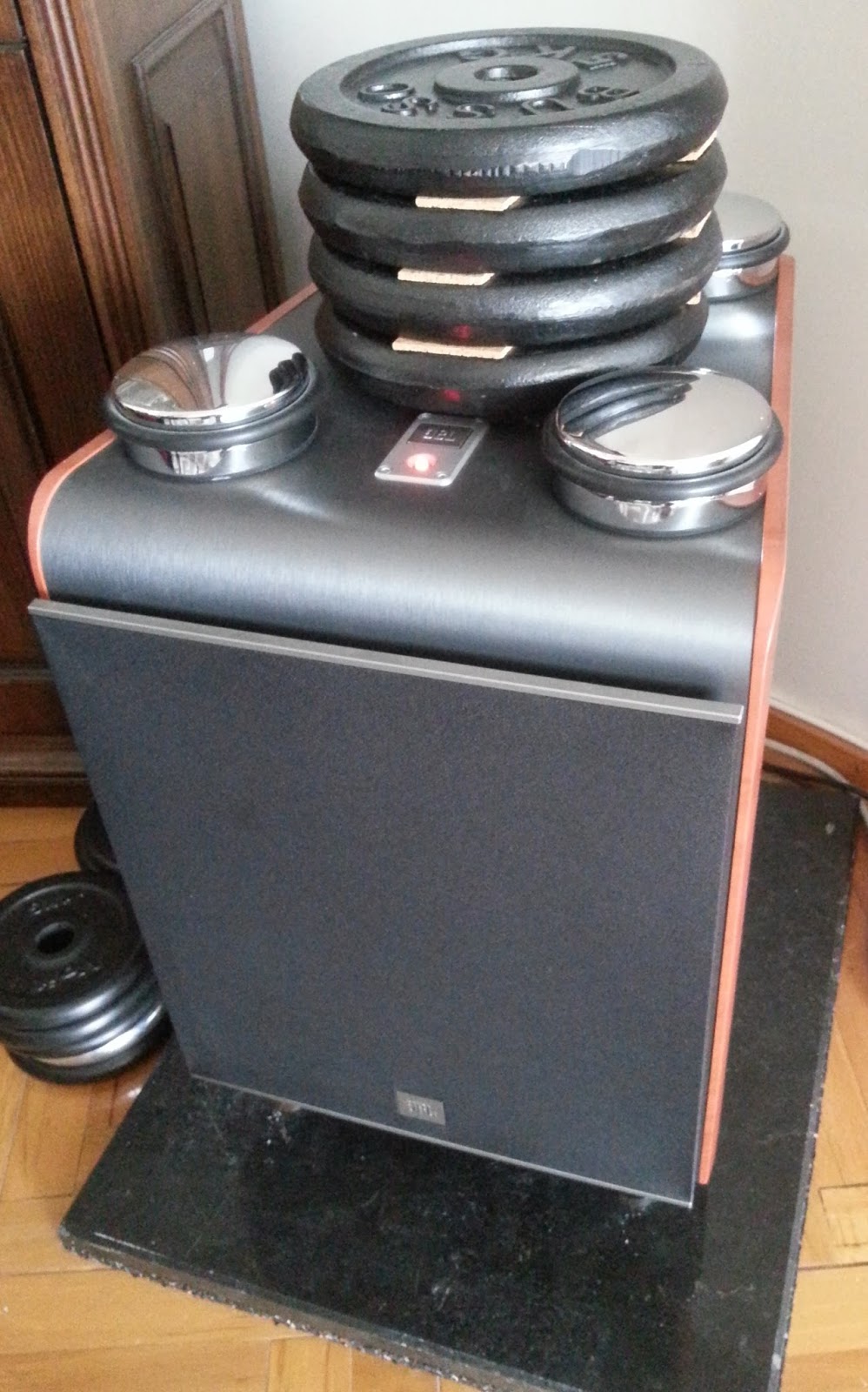

Subwoofer üzerine ağırlık uygulaması

Tweak’ler sadece hifi sistemlerde değil home cinema sistemlerinde de kullanılabilir. Resimlerdeki bu subwoofer’ın üzerinde 25 kg. bulunuyor. Eski hali ile bu halinin performansı arasında ise uzaktan yakından benzerlik yok. Baslar çok daha kontrollü , tane tane , tok ancak yeterli derinlikte… Altındaki hava portuna yaptığım tweak’i görmek için bir sonraki resmi incele lütfen…



Subwoofer hava portundan çıkan havanın kontrolü



Subwoofer’ın altından çıkan havayı doğrudan mermer’e vurdurduğunda ayrı bir performans , önüne bir ahşap parça koyduğunda ise ayrı bir performans alırsın. Daha derin baslar istersen bırak hava mermere çarpıp , odanın içine doğru dört bir taraftan yayılsın. Ya da biraz daha kontrollü , tok baslar istiyorsan , önüne çıkan havayı kıracak bir malzeme koymayı dene. Ahşap en iyi seçenek. Bu arada spike’ların mermere değil , abanoz pullara bastığını da gözden kaçırma.

Katlı titreşim yönetimi

Sehpadan cihaza ulaşana kadar titreşim dalgasının kat edeceği yolu uzatmak her zaman faydalıdır. Hatta resimde görünen abanoz pulun , metal spike ile alt alta durması da yanlıştır. Bu fotoğrafı özellikle ekledim. Mümkünse abanoz pul üçlüsü , metal ayak üçlüsüne göre ters olarak sıralanmalıdır. Yanı titreşim dalgası en uzun mesafeyi kat ederek cihaza ulaşmalıdır.

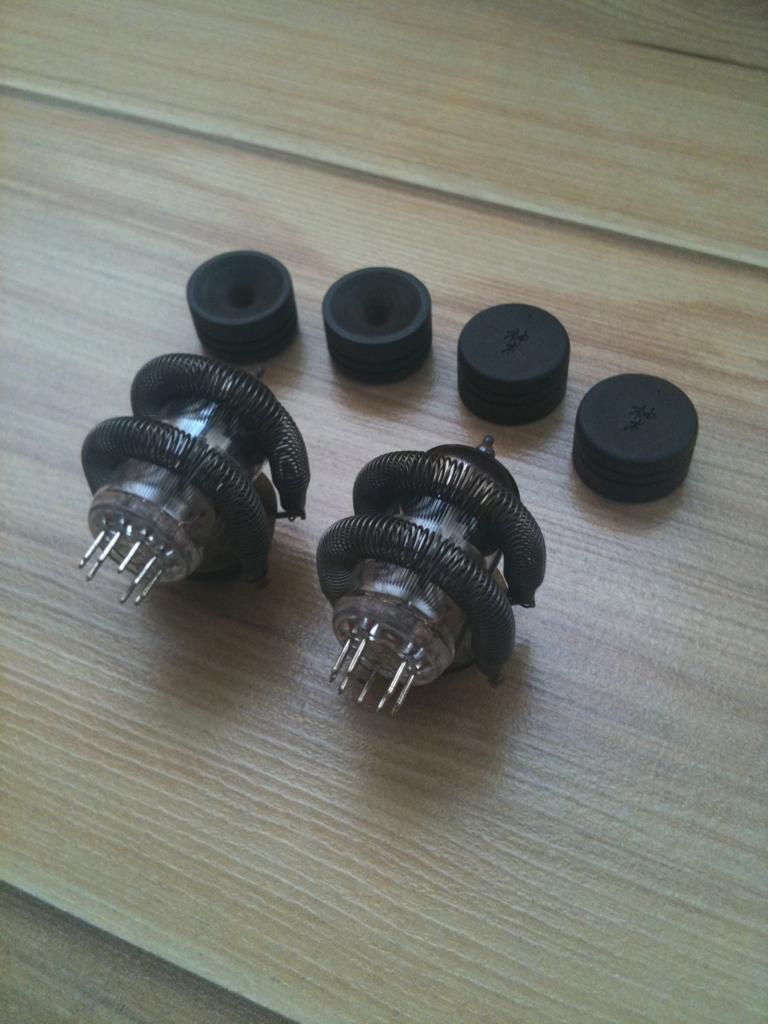

Lambalara damper uygulaması

Farklı damper tipleri… Sarı olanlar viton lastikten yapılmıştır. Diğeri ise ünlü bir markanın damperidir.

Kablo yalıtma uygulaması

Kablolarının çevreye dokunduğu her yere bu aparatlardan yaparak takman , çok faydalı sonuçlar ortaya çıkaracaktır.

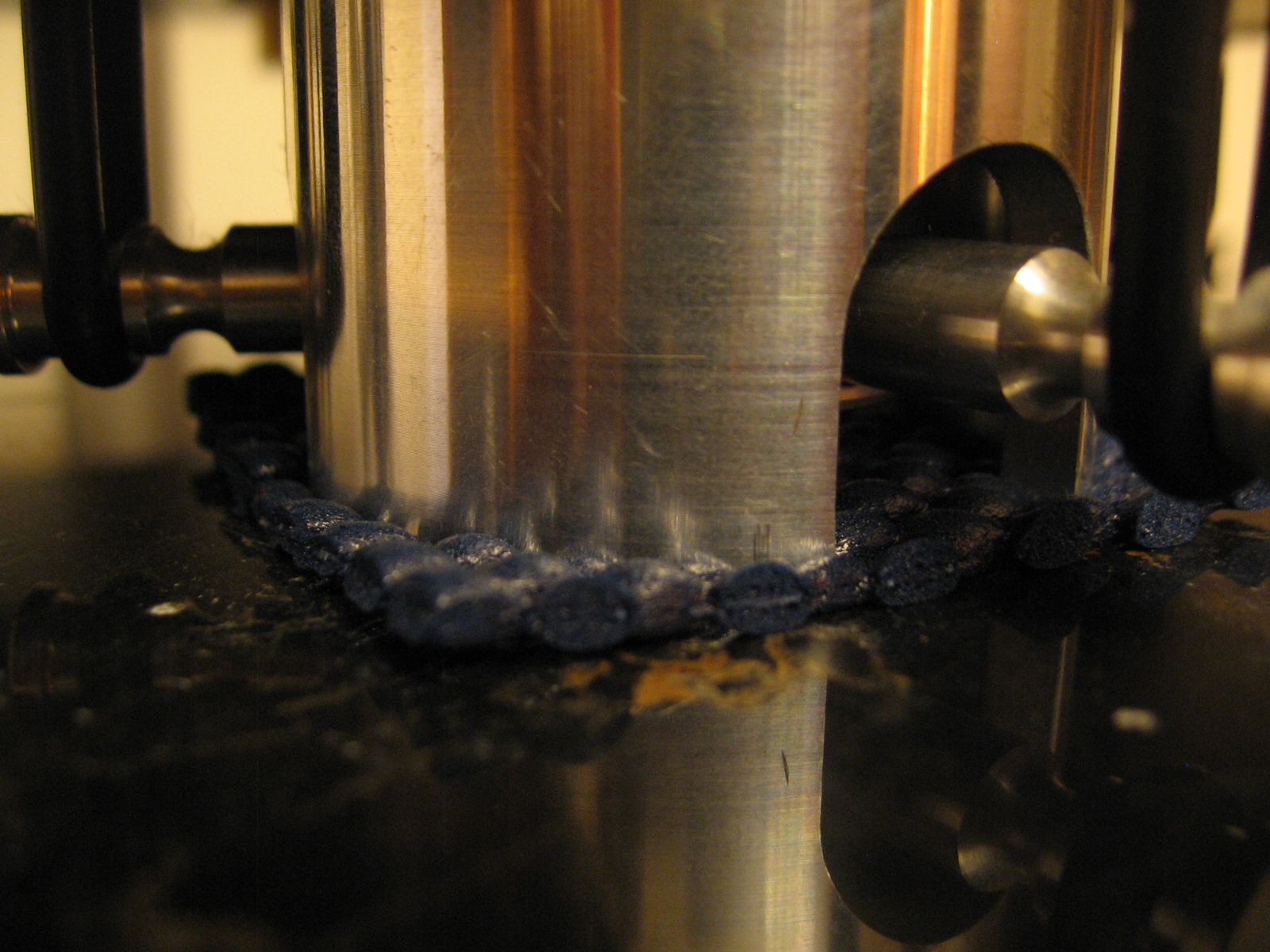

Lamba platformunun titreşim yönetimi

Lambalı cihazların , lambalarının takıldığı platformlarda titreşim azımsanmayacak kadar fazladır ve buraya yapacağın ufak müdehaleler seni şaşırtabilir. Resimdeki görünen ahşap parçalar abanozdur.

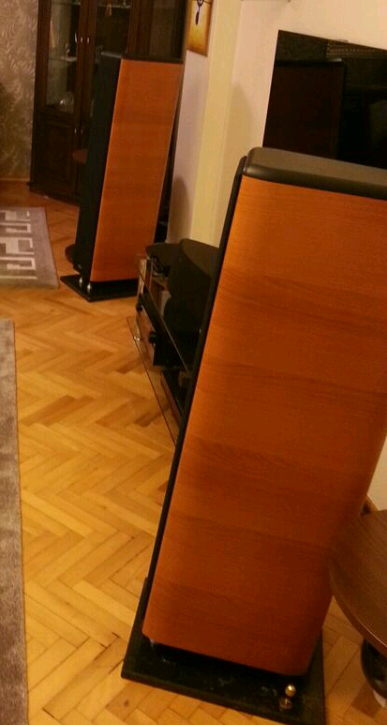

Hoparlörün geriye yatırılması uygulaması


(Hoparlör – Opera Quinta )

Geçmişten günümüze cihazlarımdan örnekler



(Hoparlör – Tannoy A 385)

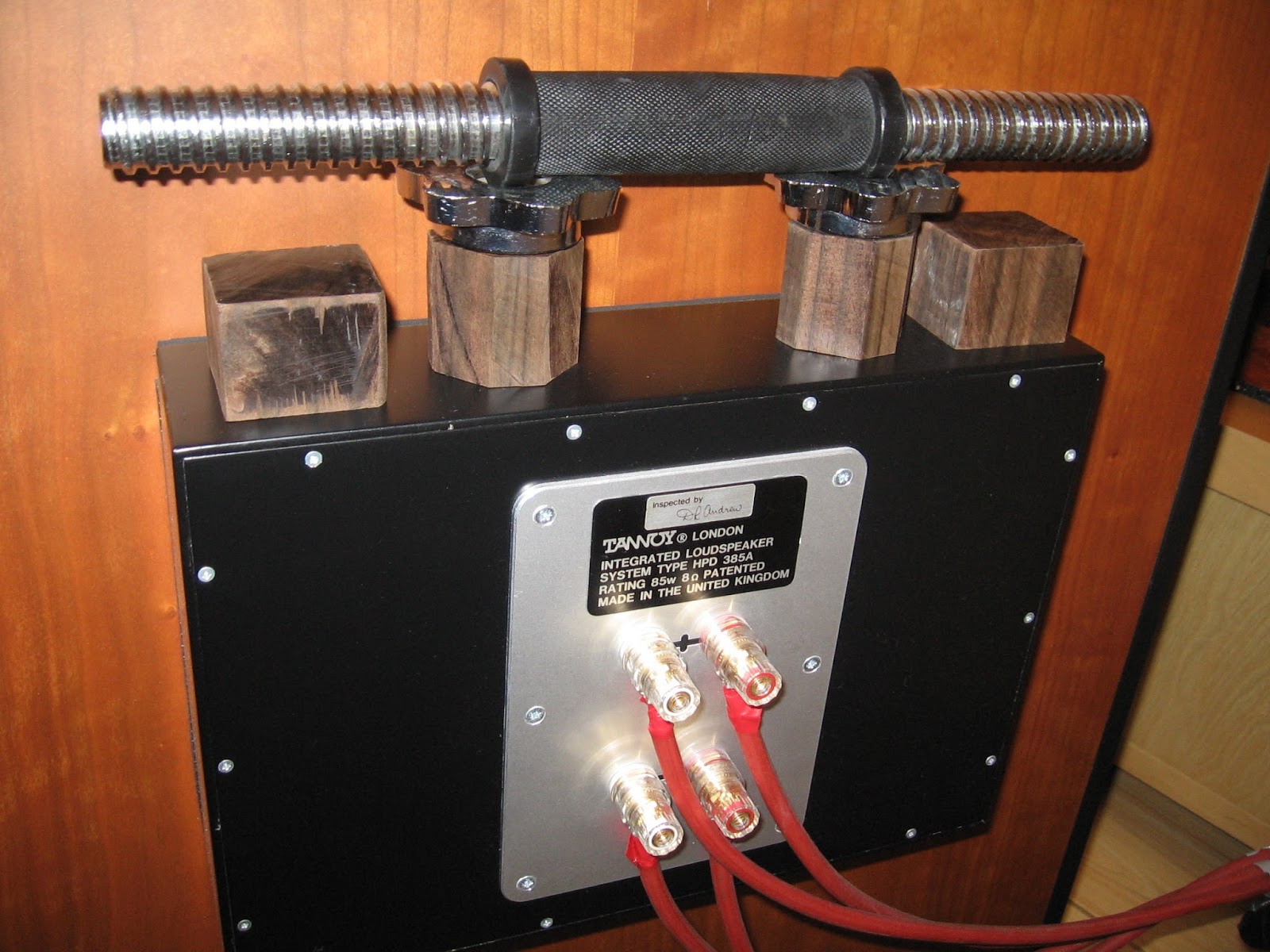

Hoparlöre ek tweeter denemesi



(Hoparlör – Tannoy A 385 ; Fostex supertweeter )

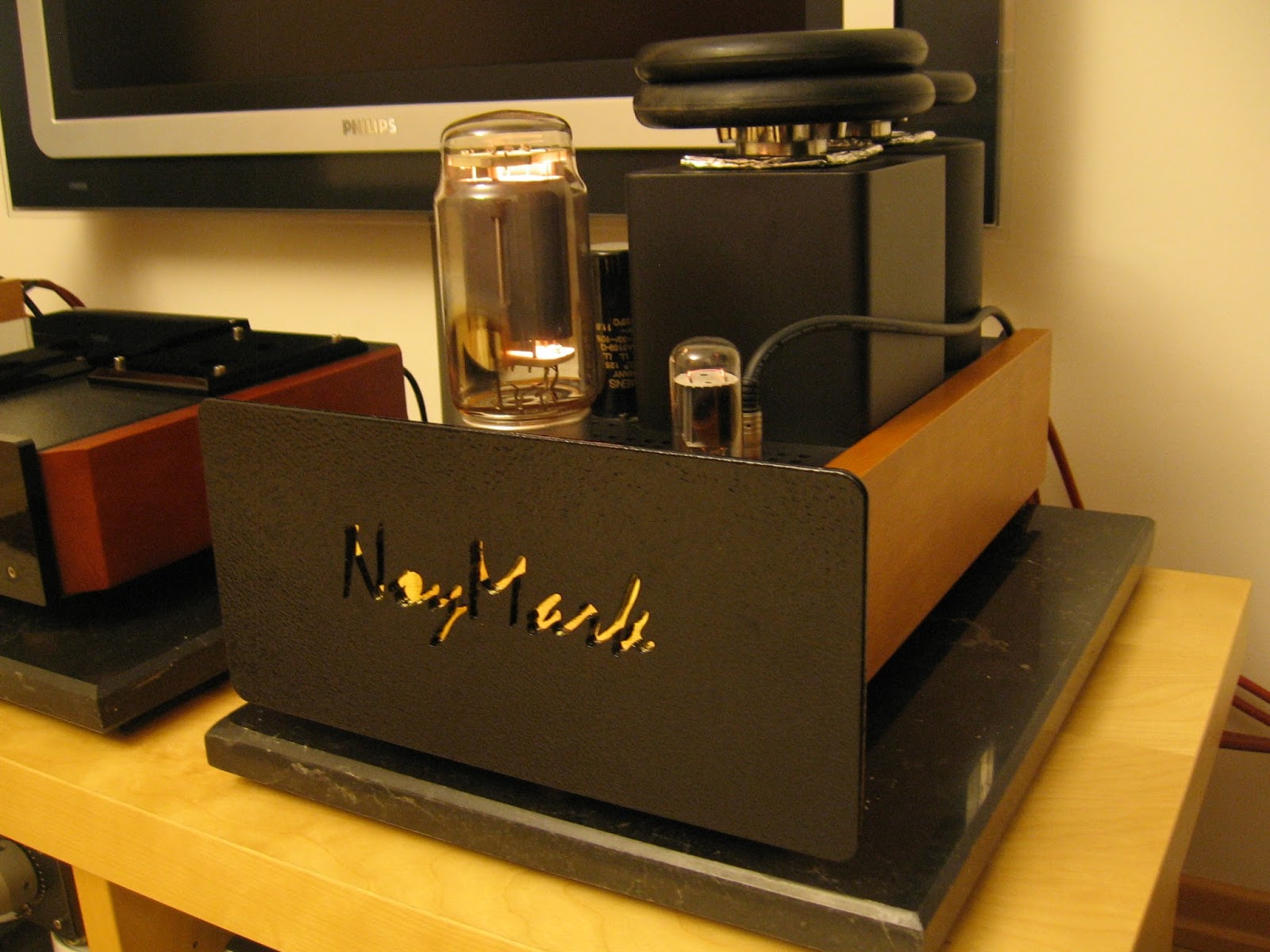

Geçmişten günümüze cihazlarımdan örnekler



(Noymark GM 70 monoblok lambalı yükselteç )

Geçmişten günümüze cihazlarımdan örnekler

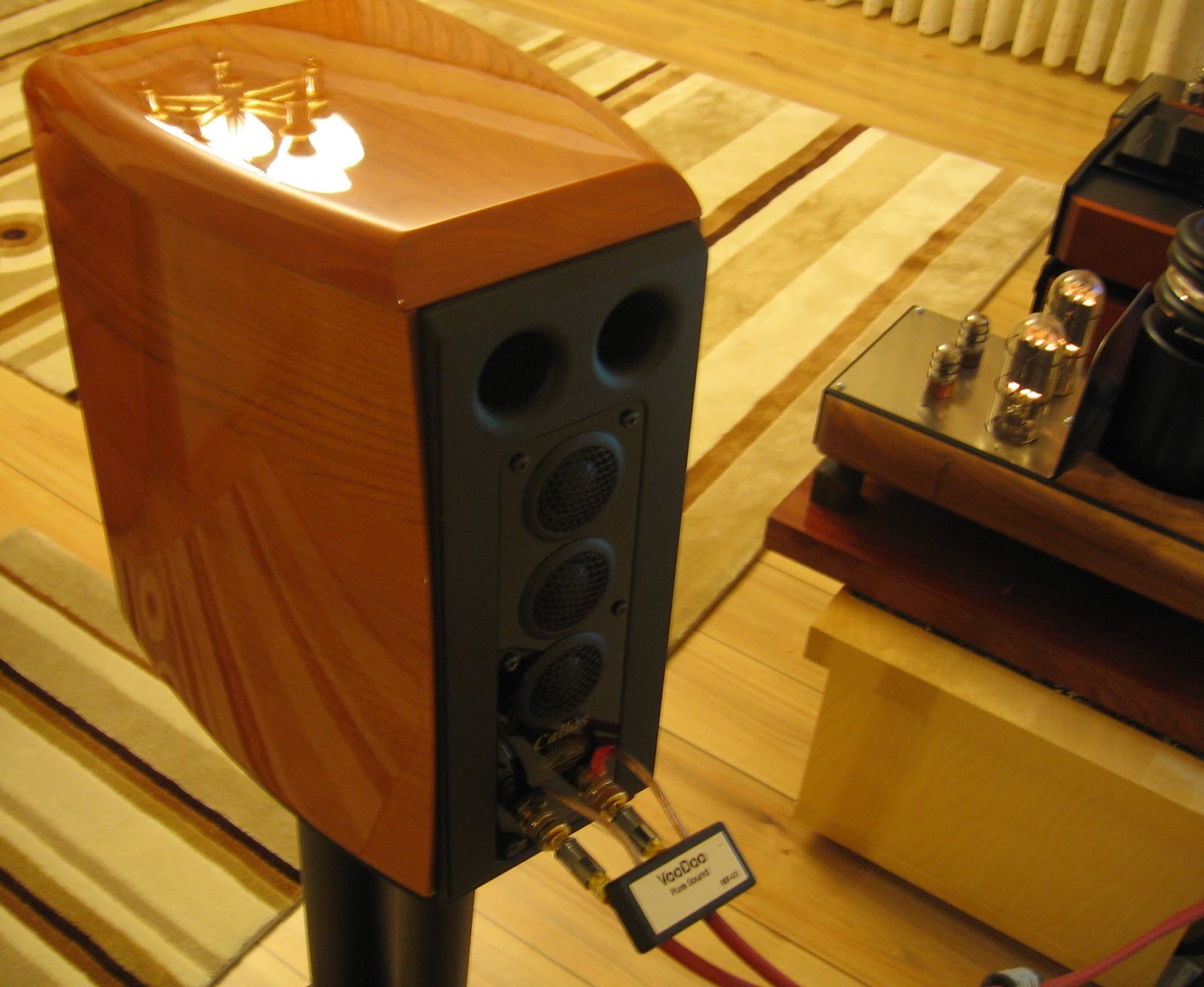

(Hoparlör– Opera Callas)

Hoparlörün arkasında takılı olan küçük kibrit kutusu kadar şeye dikkat et. Müzik sinyalindeki RF ve EMI gürültülerini temizleyen bir tweak aleti…

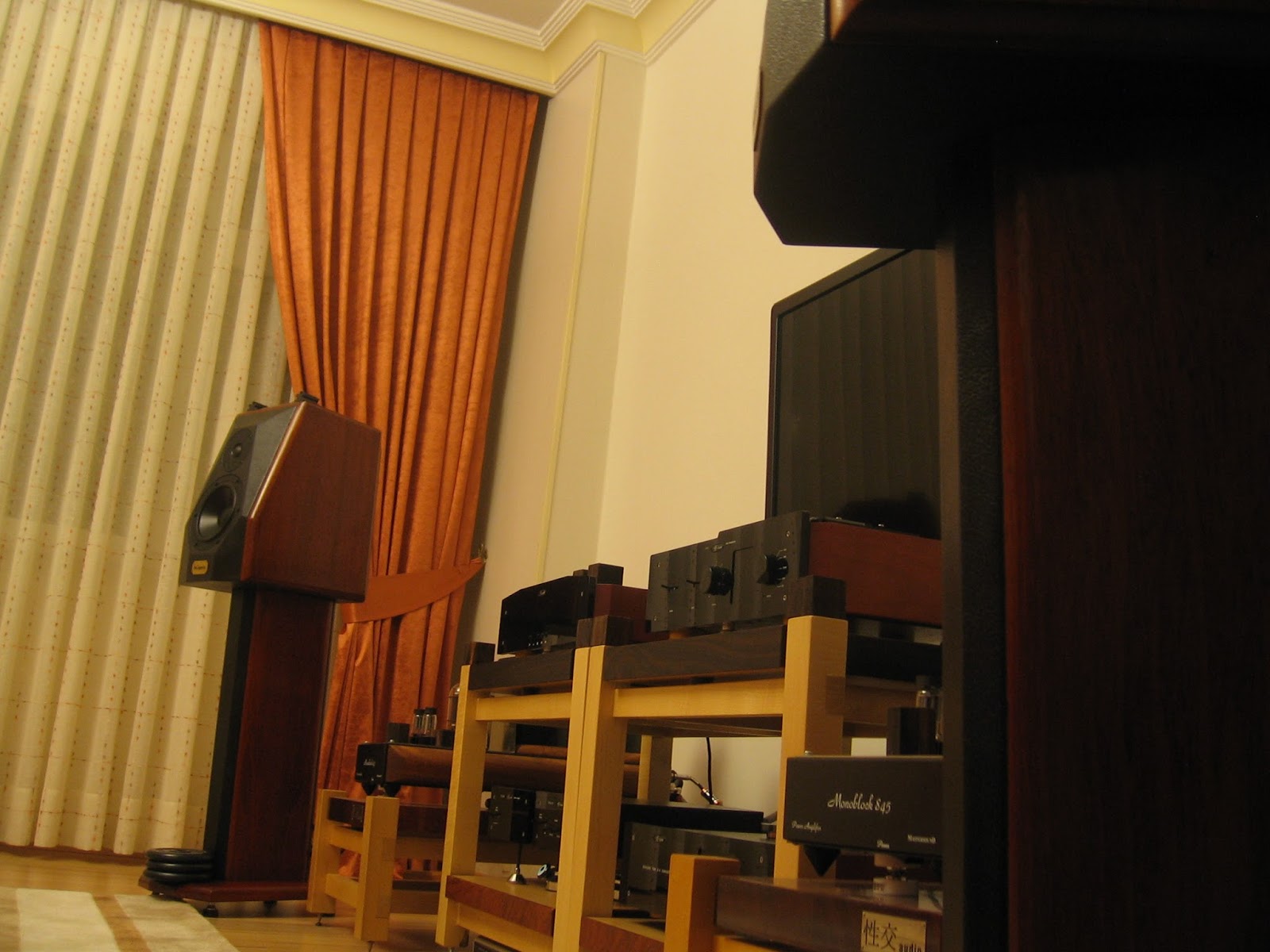

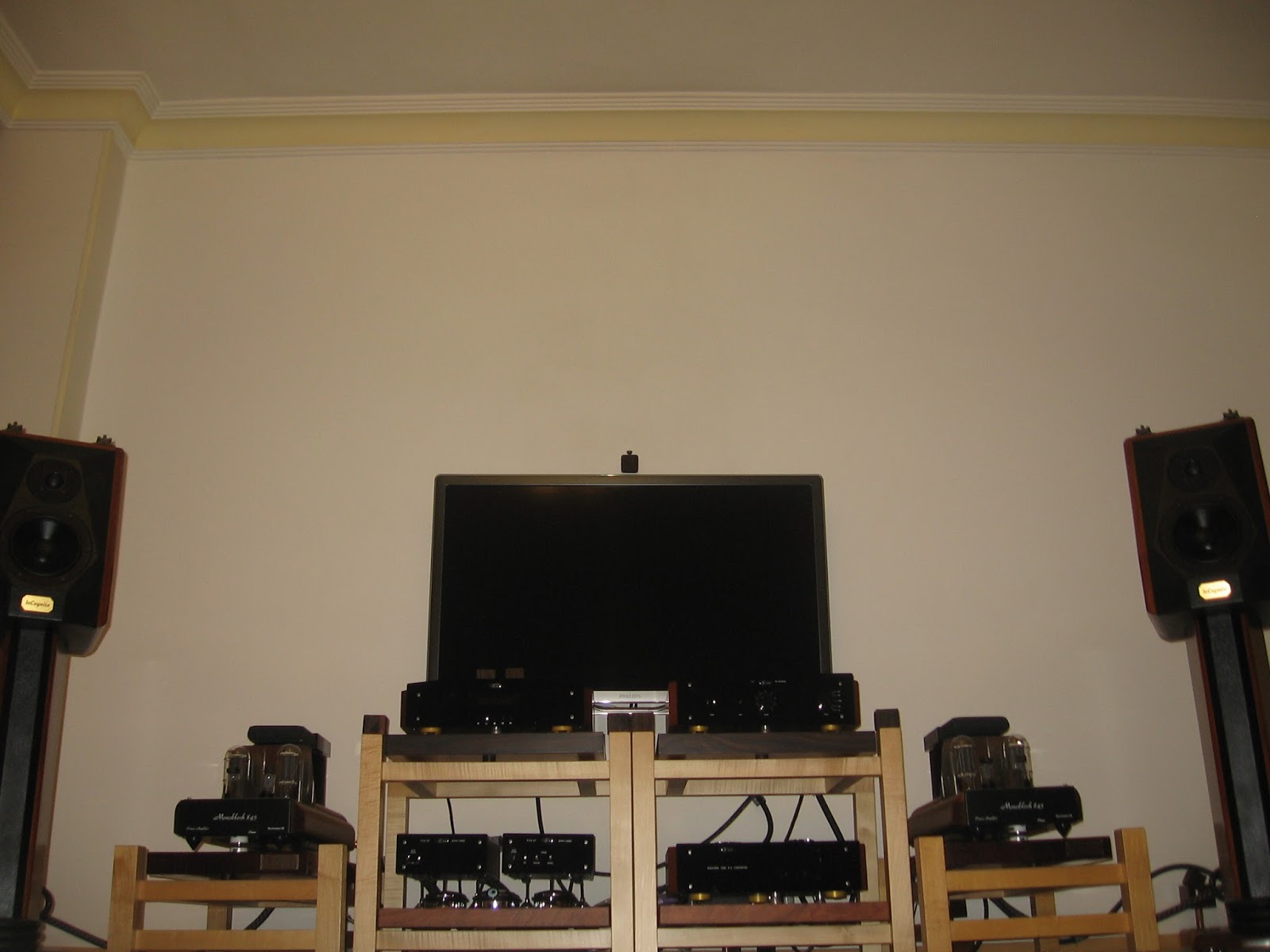

Geçmişten günümüze cihazlarımdan örnekler

(Opera Callas Hoparlör – Mastersound Final 845 monoblok – Lector Pre -Lector transport –Lector Dac - Lector PSU x 2 –Audioquest Volcono hoparlör kablosu – Sonoran pletau interconnect – Cardas Hexlink Power kablo – Seec T-25 power kablo x 2 )

Bu sisteme “nihai olarak” uyguladığım tweakler



1.Hoparlorün altındaki akçaağaç-gül tabla tabla (2 adet)
2.Akçaağaç gül tablanın altındaki nordost pulsar points ayaklar (2 takım – 6 adet)
3.Hoparlörün ayağı üzerindeki ağırlıklar (4 adet – 1,3 kg.)
4.Hoparlörün üzerinde eichman toppers rezonatörler (2 takım - 6 adet)
5.Hoparlörün binding post’larındaki vodoo mini filtre (2 adet)
6.Hoparlör kablosunun orijinal uçlarının WBT nextgenler ile değiştirilmiş olması (8 adet)
7.Hoparlör kablosuna takılan shakti online manyetik rezonatör (2 adet)
8.Tüm kabloların altındaki akçaağaç-gül kablo asansörleri (8 adet)
9.Kablo asansörlerinin altındaki spike’lar (5 takım – 15 adet)
10.Kablo asansörlerinin üstündeki abanoz küpler (6 adet)
11.Sistem sehpasının , her tablasının altına yerleştirilmiş abanoz pullar (6 takım – 18 adet)
12.Kabloların birbirine ve duvara temasını engelleyen kablo bariyerleri (18 adet)
13.Çoklayıcı prizdeki vodoo mini elektrik filtresi (1 adet)
14.Vodoo mini elektrik filtresi üzerindeki shakti online manyetik rezonator (1 adet)
15.Çoklayıcı prizin altındaki abanoz levha (1 adet)
16.Hydra elektrik filtresi (1 adet)
17.Elektrik kablolarındaki tüm orijinal shuko’ların sökülüp yerine takılan rodium ve palladium shukolar (5 adet erkek , 4 adet dişi)
18.Shunyata black mamba elektrik kablosu üzerindeki shakti manyetik rezonatör (1 adet)
19. Shunyata sidewinder elektrik kablosu üzerindeki shakti manyetik rezonatör (1 adet)
20.Mono bloklardaki Seec power kablolarındaki ferrit mıknatıslar. (2 adet – aslında orjinalinde var ama çıkarınca sese etkisi olduğundan listeye aldım)
21.Cardas power kablo üzerinde shakti online manyetik resonator (1 adet)
22.Hydra elektrik filtresi üzerindeki shakti stone manyetik resonator (1 adet)
23.Mundorf digital kablodaki furtech gold xlr uçlar (2 adet)
24.Mundorf interconnect kablodaki eichman saf gümüş uçlar (2 adet)
25.Monoblok amfi altında bulunan iso clean ayaklar (2 takım – 6 adet)
26.Monoblokların üzerine mikro titreşimi azaltması için koyulan ağırlıklar (2 adet – 6 kg)
27.Monoblokların güç trafosu üzerine koyulan quantum physics manyetik rezonatör (2 adet)
28.Monoblokların sürücü trafosu üzerine koyulan shakti stone manyetik resonator (2 adet)
29.Monoblokların güç lambaları üzerine takılan , titreşim azaltan lastik damperler (8 adet)
30.Monoblokların sürücü lambaları üzerine titreşim azaltan lastik damperler (4 adet)
31.Monoblokların sürücü lambaları üzerine takılan midas damperler (2 adet)
32.Mono blokların sürücü lambaları üzerine takılan shunmook lamba resonatörü (4 adet)
33.Monoblokların lambalarının takıldığı alanda titreşimi engelmesi için koyulan abanoz küpler (4 adet)
34.Power kablolarda shukoların bir lastik ile sarılması (6 adet)
35.Transportun altındaki nordost pulsar points ayaklar (1 takım – 3 adet)
36.Dac’ın altındaki nordost pulsar points ayaklar (1 takım – 3 adet)
37.Dac’ın altındaki nordost ayakların altında bulunan abanoz pullar (3 adet)
38.Dac’in üstündeki ağırlıklar (2 adet – 500 gr)

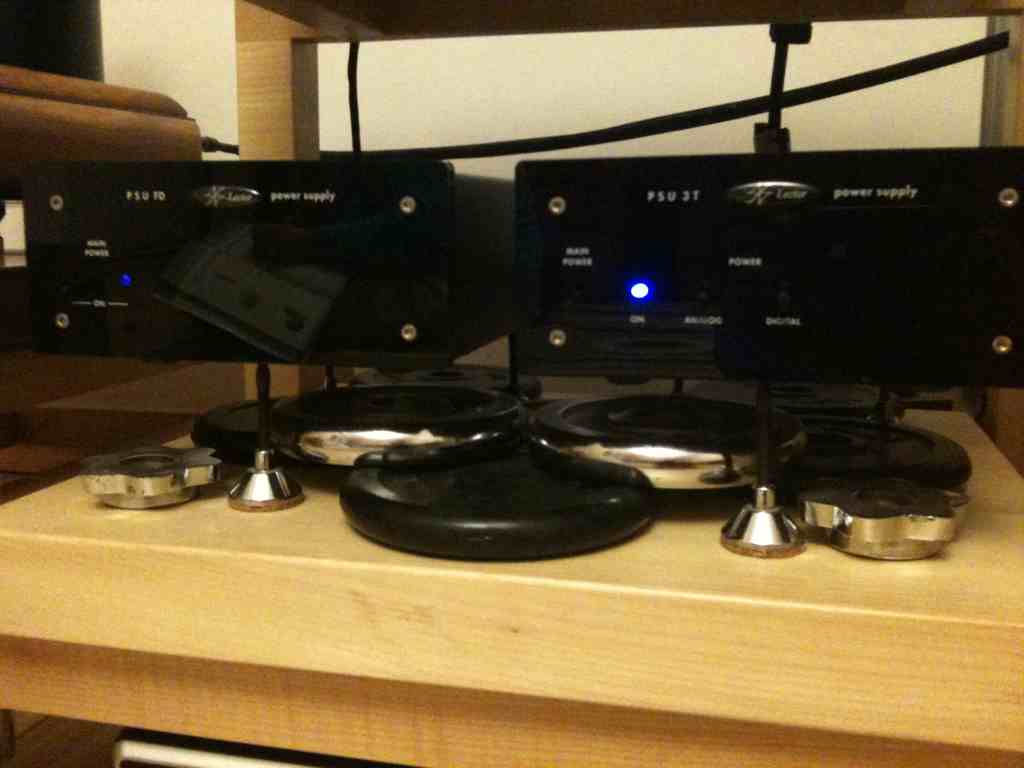

39.Transport ve DAC’ın PSU cihazlarının altındaki spike ayaklar (2 atkım - 6 adet )
40.Transport ve DAC PSU cihazlarının durduğu tablada mikro titreşimi kesmesi için koyulan ağırlıklar (13 kg.)
41.Preamfinin altındaki nordost pulsar points ayaklar (1 takım – 3 adet)
42.Preamfinin altındaki nordost ayakların altında bulunan abanoz küpler (3 adet)
43.Preamfinin içindeki lambalarda rezonans önleyici lastik damperler (4 adet)
44.Preamfinin içindeki lambalarda üstündeki abanoz pullar (4 adet)
45.Sistem sehpasının kolonları üzerinde duran abanoz küpler (8 adet)
46.Evin sigorta kutusu üzerine koyulan quantum physics manyetik resonator (1 adet)
47.Evin sigorta anahtarlarına temas ettirilmiş shakti online manyetik rezonatorler (2 adet)
48.Basic Tchang çanağı (1 adet)
49.Omicron elektrik kablosu stabilizatörü ve ek iki katı (1 adet)
50.Mundorf interconnect kabloya takılı Enacom MKII manyetik resonator (2 adet)

51.Sistemin çeşitli yerlerinde 3  adet frutech rodyum ve 2 adet hifi tuning supreme gold sigorta

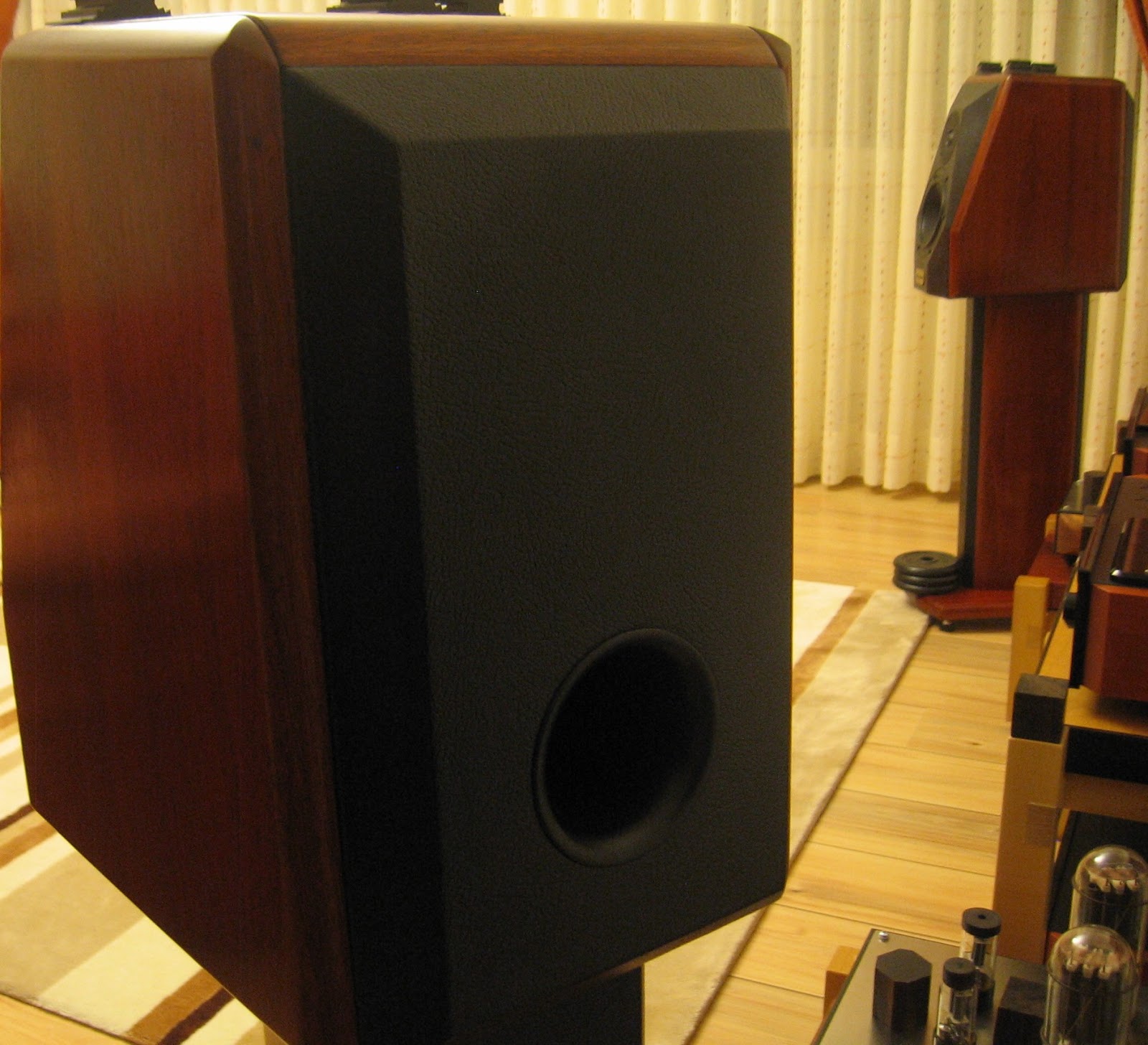

Geçmişten günümüze cihazlarımdan örnekler

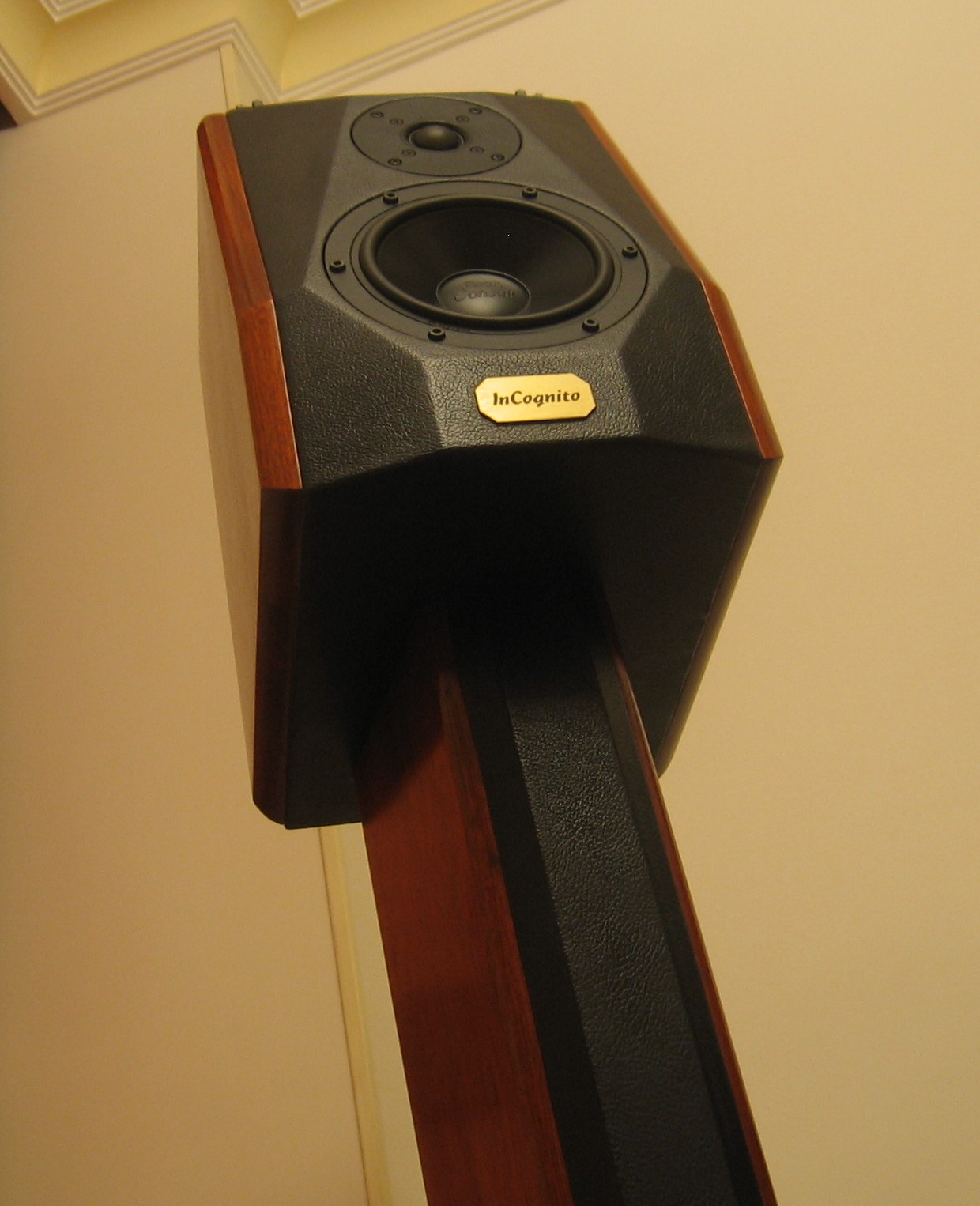

(Hoparlör– Peak Consult Incognito)



Geçmişten günümüze cihazlarımdan örnekler



(Hoparlör– Peak Consult Incognito)

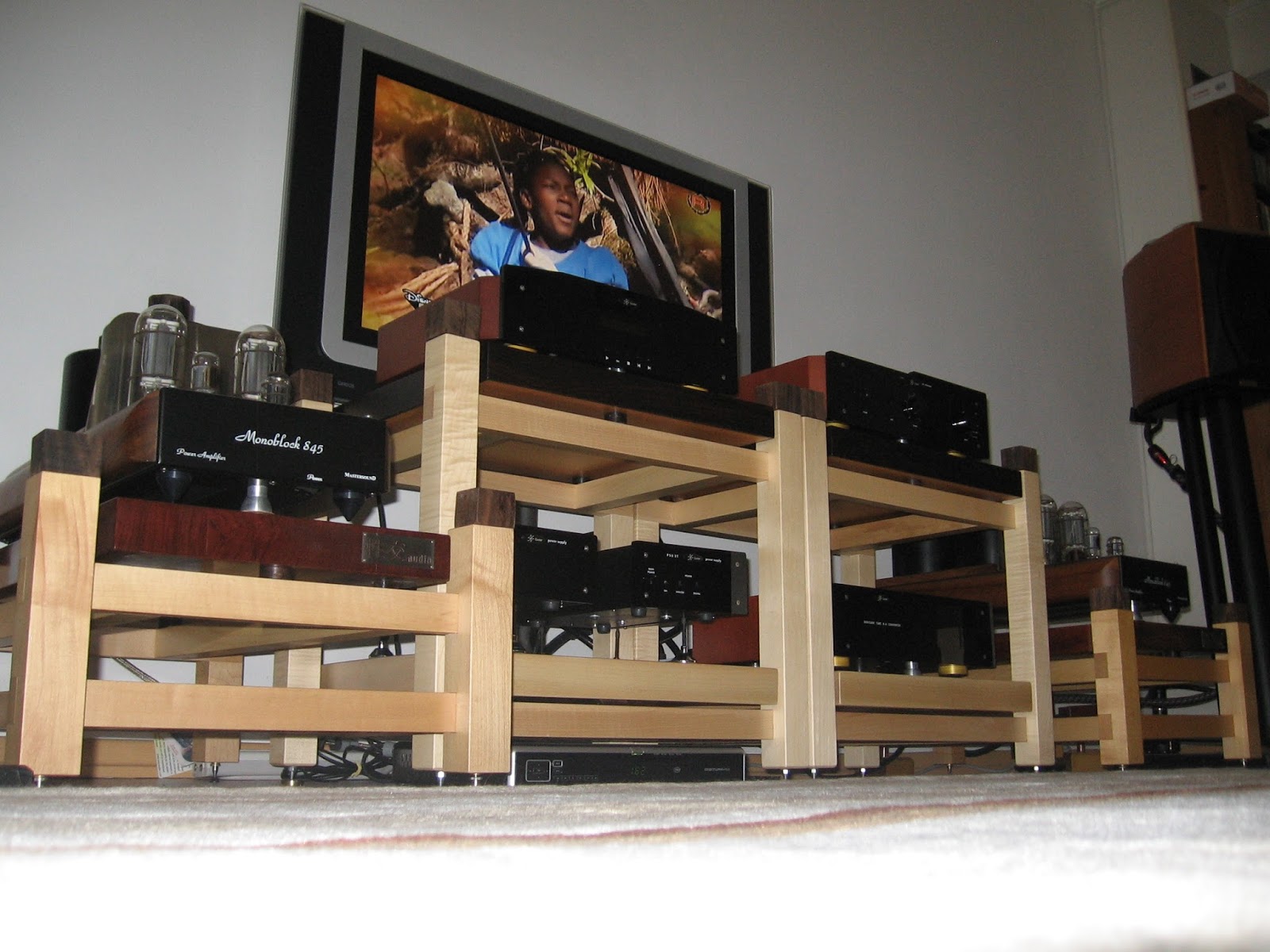

Geçmişten günümüze cihazlarımdan örnekler

Ana Cihazlar

·         Peak Counsult Incognito Hoparlör

·         Mastersound Final 845 monoblok lambalı set amfi

·         Lector Digicode DAC (2 parça - PSU ünitesi ayrı)

·         Lector Digidrive Transport (2 parça - PSU ünitesi ayrı)

·         Lector ZOE Pre amfi

Geçmişten günümüze cihazlarımdan örnekler



Kablolar

·         Mundorf silver gold hoparlör kablosu

·         Mundorf silver gold interconnect  kablo (Uçlar: Eichman saf gümüş )

·         Mundorf silver gold digital kablo  (Uçlar: furutech Gold XLR)

·         Cardas Hexlink 5 power cord     (Uçlar :Oyaide P-079e Rodyum ve Oyaide C-046 Rodyum)

·         Seec T-25 super twin power cord   (Uçlar: Furutech FI-e35 Rodyum ve FI-25 Rodyum , ferrit mıknatıslı )

·         Seec T-25 super twin power cord   (Uçlar: Furutech FI-e35 Rodyum ve FI-25 Rodyum , ferrit mıknatıslı )

·         Shunyata Black mamba power cord   (Uçlar :orijinal)

·         Shunyata Sidewinder power cord  (Uçlar: furutechF35 gold)

·         Shunyata Hydra 2'li elektrik filtresi  (Özel power kablosu ile birlikte)

·         Fadel Art 7'li çoklayıcı priz ve furutech uzatma kablosu (Prize gümüş lehimli - erkek shuko frutech FI-28)

Geçmişten günümüze cihazlarımdan örnekler

Sehpa ve Aksesuarlar:

·         Ahşap özel yapım akçaağaç hiend sehpa  (4 parça sehpa + 16 adet spike , cihaz tablaları abanoz ve gül ağacı çerçeveli)

·         Omicron cereyan kablosu stabilizatörü  (2 katlı )

·         Faraday cereyan kablosu stabilizatörü

·         Shakti online manyetik kablo resonatörü (10 adet)

·         Shakti stone manyetik cihaz resonatörü  (3 adet)

·         Quantum pyhsics manyetik cihaz resonatörü (3 adet)

·         Nordost pulsar points cihaz ayakları  (5 takım - 15 adet )

·         Enacom MKII manyetik kablo resonatörü  (2 adet)

·         Iso Clean cihaz spike (6 adet)

·         Akçaağaç-gül kablo asansörleri  (8 adet)

·         Shunmook abanoz lamba resonatörü (4 adet)

·         Midas lamba damperi  (abanozlu seri - 2 adet)

·         Lamba rezonasyonu için yüksek ısıya dayanıklı lastikler (çeşitli ebatlarda-20 adet)

·         Silentwire 32 A kapı sigortası

·         Furutech Rodium 2A cihaz sigortası (3 adet)

·         Furutech Gold priz

·         Frutech Gold XLR konnector

·         Abonozdan kesilmiş 5X5 cm. ebadında abanoz küpler (20 adet - cihazların üstünde tweak amacıyla kullanılır)

·         Vodoo Pure Sound filtre

·         Vodoo mini elektrik filtresi

·         Eichman toppers (6 adet)

·         Chang çanağı

·         Çeşitli ebatlarda mermer ve granit parçaları

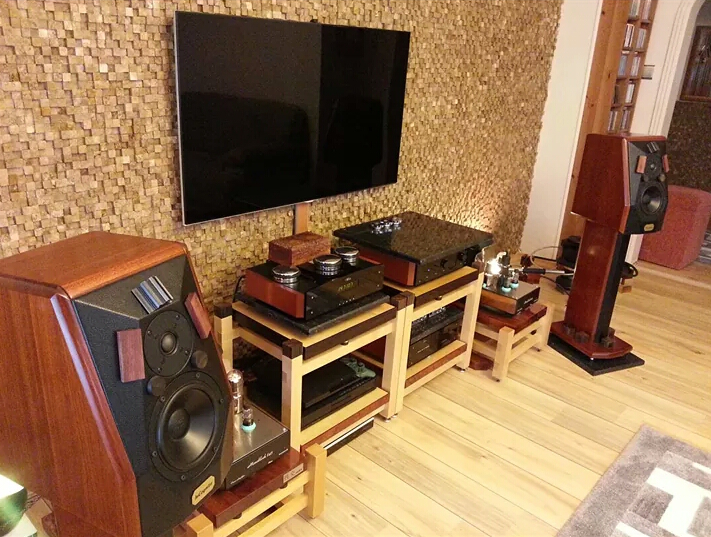

Sistem arkasına diffüzör özellikli taş duvar uygulaması

Uğradığın için teşekkürler. Umarım faydalı olmuştur.     :)
